विशेषताएँ

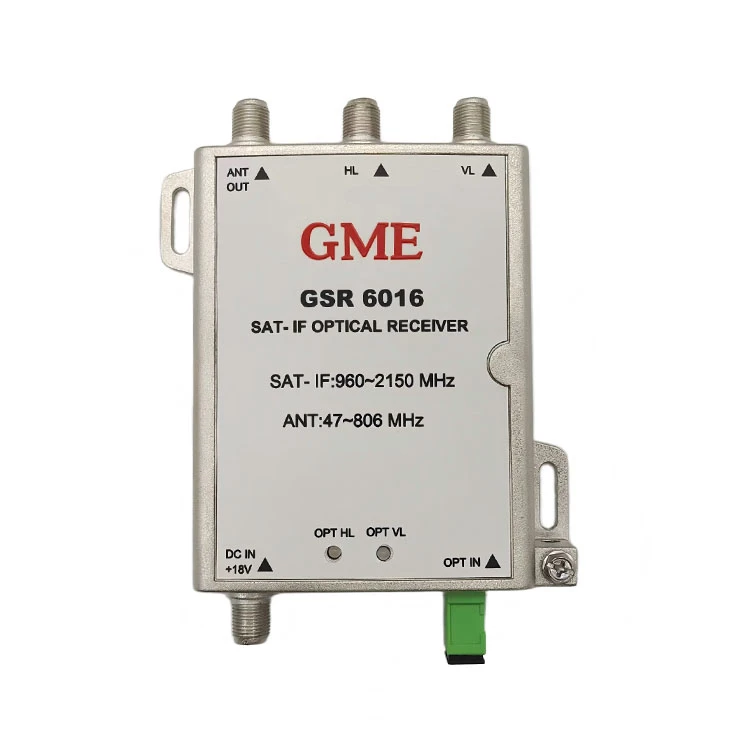

- सैटेलाइट ऑप्टिकल सिस्टम के लिए डिज़ाइन किया गया
- वाइड ऑपरेटिंग फ़्रीक्वेंसी रेंज: 45-2150MHz
- उत्कृष्ट रैखिकता और समतलता
- ऑप्टिकल इनपुट पावर की विस्तृत श्रृंखला
- 1-कोर सिंगल-मोड फाइबर उच्च रिटर्न हानि का उपयोग करना
- GaAs एम्पलीफायर सक्रिय उपकरणों का उपयोग करना
- अल्ट्रा लो शोर तकनीक
- उच्च रैखिक पीडी का उपयोग करके CWDM में निर्माण करें
- ऑप्टिकल एजीसी फ़ंक्शन में निर्माण करें
विनिर्देश
|
ऑप्टिकल पैरामीटर |
TERR+SAT-IF पैरामीटर |
||
|
जवाबदेही(ए/डब्ल्यू) |
0.9 से अधिक या उसके बराबर |
आवृति सीमा |
45~2150MHz |
|
ऑप्टिकल पावर प्राप्त करें |
-18-+3 -10-0 (एजीसी) |
समतलता |
±1.5 |
|
ऑप्टिकल रिटर्न लॉस |
45 से अधिक या उसके बराबर |
आउटपुट स्तर (एजीसी) |
80@TERR से अधिक या उसके बराबर 78@SAT-IF से अधिक या उसके बराबर |
|
तरंग दैर्ध्य प्राप्त करें (एनएम) |
1510-1570 |
सीएनआर |
50 से अधिक या उसके बराबर |
|
ऑप्टिकल कनेक्टर |
एससी/एपीसी |
सीएसओ |
65 से अधिक या उसके बराबर |
|
अन्य पैरामीटर |
सीटीबी |
62 से बड़ा या उसके बराबर |
|
|
बिजली की आपूर्ति |
डीसी-18वी |
वापसी हानि |
12 से बड़ा या उसके बराबर |
|
बिजली की खपत(डब्ल्यू) |
<6 |
एजीसी स्थिरता |
±1 |
|
आयाम(मिमी) |
143x110x28.8 |
आउटपुट प्रतिबाधा |
75Ω |
