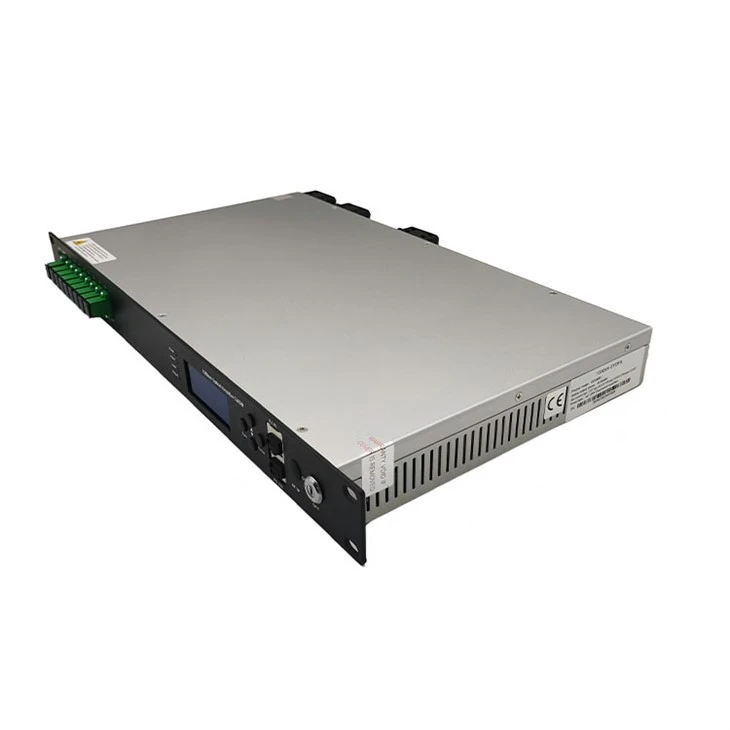

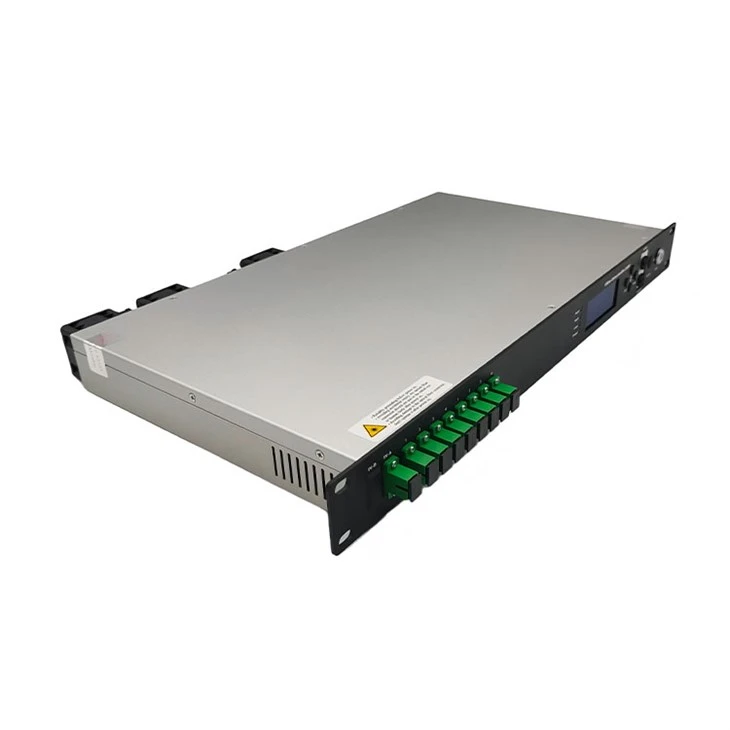

उच्च -पावर ऑप्टिकल एम्पलीफायर

वस्तु

इकाई

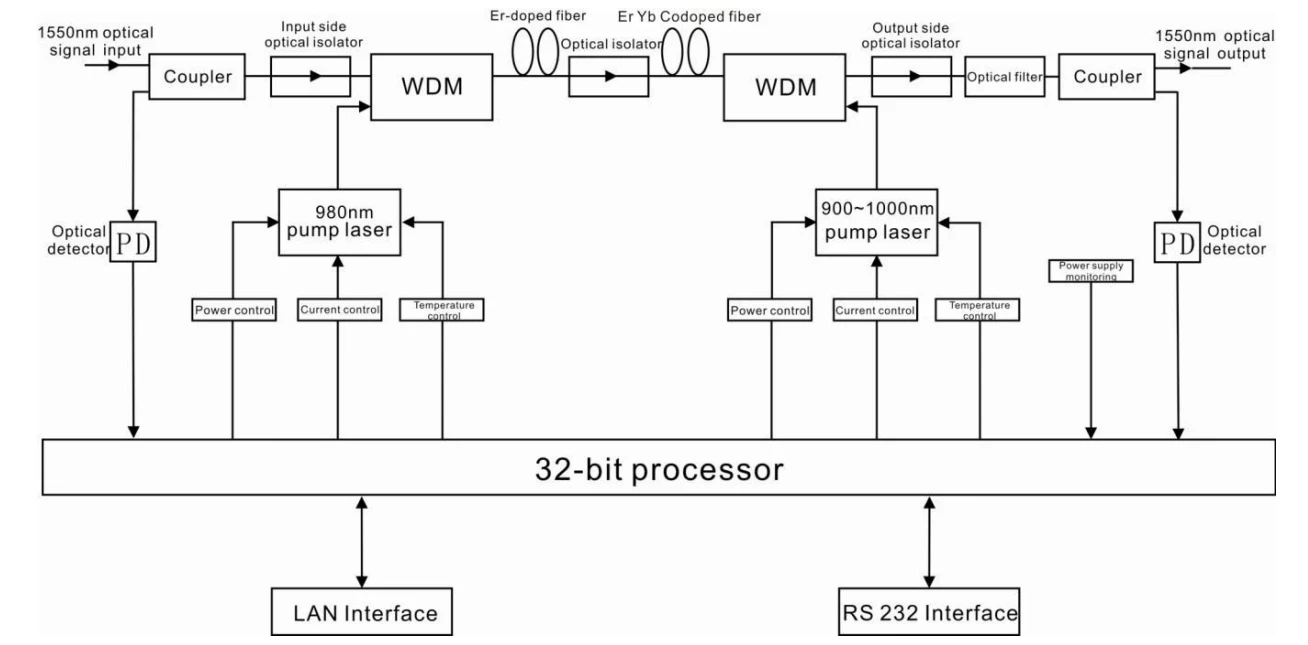

तकनीक पैरामीटर

टिप्पणी

ऑपरेटिंग बैंडविड्थ

एनएम

1545 - 1565

ऑप्टिकल इनपुट पावर रेंज

डी बी एम

-5-+10

अधिकतम ऑप्टिकल आउटपुट पावर

डी बी एम

36

आउटपुट पावर स्थिरता

डी बी एम

±0.5

शोर का आंकड़ा

डीबी

6.0 से कम या उसके बराबर

ऑप्टिकल इनपुट पॉवर0dBm

वापसी हानि

इनपुट

डीबी

45 से अधिक या उसके बराबर

उत्पादन

डीबी

45 से अधिक या उसके बराबर

ऑप्टिकल कनेक्टर प्रकार

एससी/एपीसी एलसी/यूपीसी

C/N

डीबी

50 से अधिक या उसके बराबर

जीटी/टी 184-2002 के अनुसार परीक्षण की स्थिति

सी/सीटीबी

डीबी

63 से बड़ा या उसके बराबर

सी/सीएसओ

डीबी

63 से बड़ा या उसके बराबर

बिजली आपूर्ति वोल्टेज

V

AC160V - 250V(50 Hz),DC48V

बिजली की खपत

W

65 से कम या उसके बराबर

तापमान रेंज आपरेट करना

डिग्री

-10 - +45

भंडारण तापमान रेंज

डिग्री

-30 - +70

अधिकतम परिचालन सापेक्ष आर्द्रता

%

अधिकतम 95% कोई संक्षेपण नहीं

आयाम

मिमी

437(L)×442(W)×44(H)

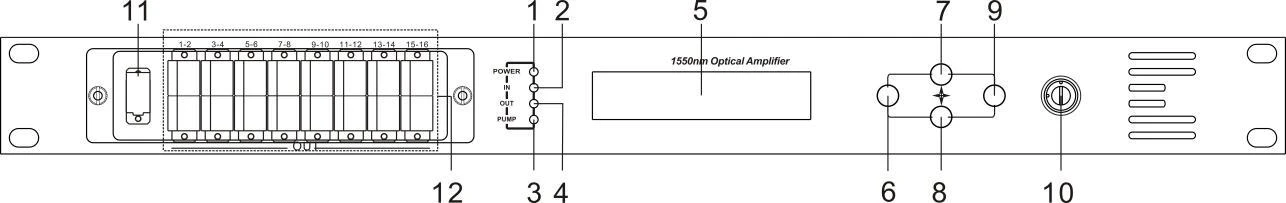

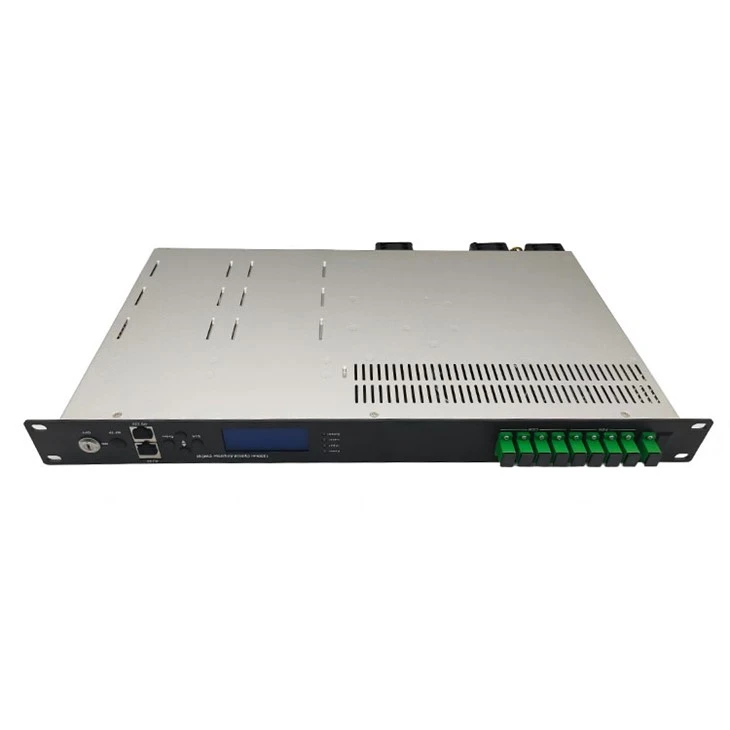

1. पावर संकेतक: एक स्विचिंग बिजली आपूर्ति काम कर रही है - पीला; दो स्विचिंग बिजली आपूर्तियाँ काम कर रही हैं - हरी।

2. ऑप्टिकल इनपुट पावर इंडिकेटर: यह लाइट तब चालू होती है जब ऑप्टिकल इनपुट पावर > -10dBm होती है।

3. पंप कार्यशील स्थिति संकेतक: लाल बत्ती का मतलब है कि पंप काम नहीं कर रहा है, लेकिन मशीन पैरामीटर सामान्य हैं; चमकती लाल बत्ती का मतलब है कि मशीन खराब हो गई है, संबंधित खराबी का कारण डिस्प्ले मेनू का अलार्म मेनू देखें; हरी बत्ती का मतलब है कि पंप सामान्य रूप से काम कर रहा है

4. ऑप्टिकल आउटपुट पावर इंडिकेटर: यह लाइट तब चालू होती है जब ऑप्टिकल आउटपुट पावर > +10dBm होती है।

5. 160×32 बिंदु-मैट्रिक्स एलसीडी स्क्रीन

6. सेटअप मेनू की निकास या रद्द कुंजी प्रदर्शित करें।

7. सेटअप मेनू की ऊपर या बढ़ाएँ कुंजी प्रदर्शित करें।

8. सेटअप मेनू की डाउन या कमी कुंजी प्रदर्शित करें।

9. सेटअप मेनू की एंटर कुंजी प्रदर्शित करें।

10. पंप लेजर स्विचिंग कुंजी: "चालू" का मतलब है कि पंप लेजर खुला है और "ऑफ" का मतलब है कि पंप लेजर बंद है। सुनिश्चित करें कि बिजली चालू करने से पहले कुंजी "बंद" स्थिति में है। स्वयं परीक्षण पास करने के बाद, प्रदर्शित संदेश के अनुसार कुंजी को "चालू" स्थिति में घुमाएँ।

11. ऑप्टिकल सिग्नल इनपुट

12. ऑप्टिकल सिग्नल आउटपुट

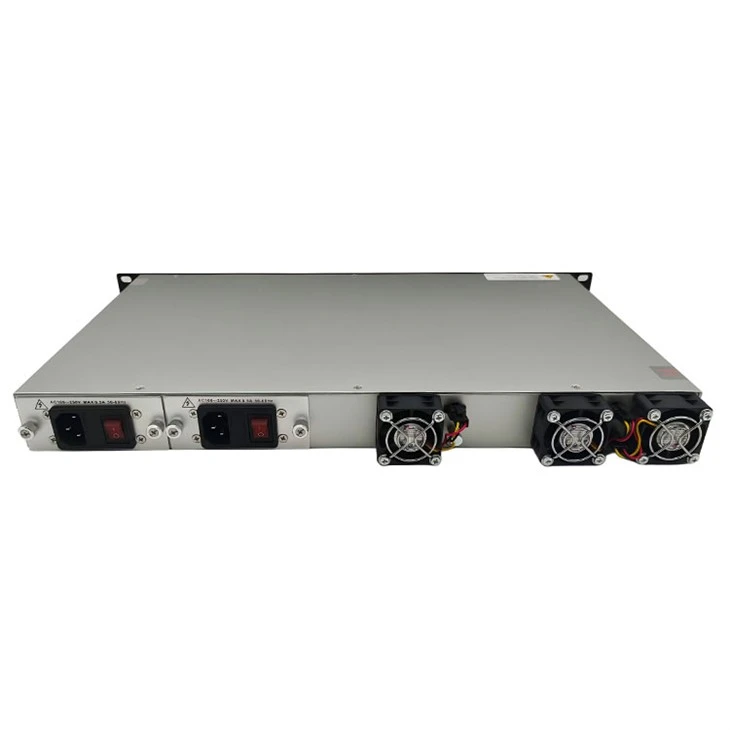

1. फैन आउटलेट.

2. RS232 इंटरफ़ेस।

3. बिजली आपूर्ति का AC 220V इनपुट पोर्ट 1.

4. बिजली आपूर्ति का फ्यूज 1.

5. बिजली आपूर्ति का स्विच 1.

6. बिजली आपूर्ति का AC 220V इनपुट पोर्ट 2.

7. विद्युत आपूर्ति का फ्यूज 2.

8. बिजली आपूर्ति का स्विच 2.

9. चेसिस का ग्राउंड स्टड

10. लैन इंटरफ़ेस
