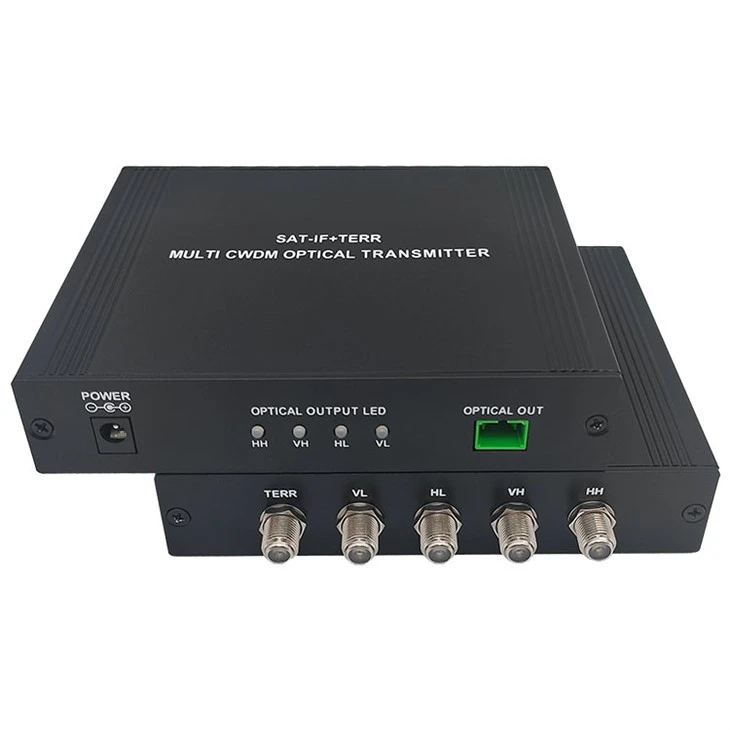

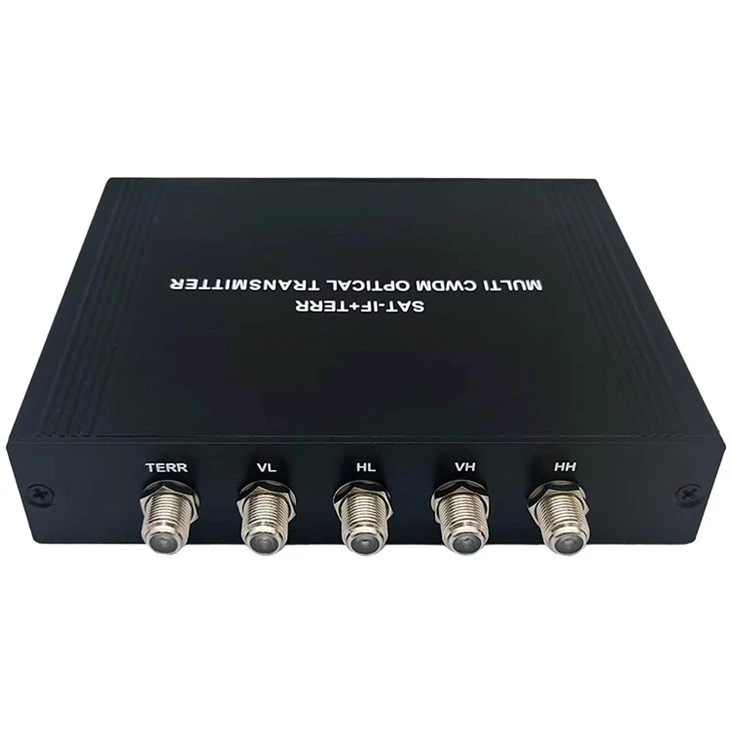

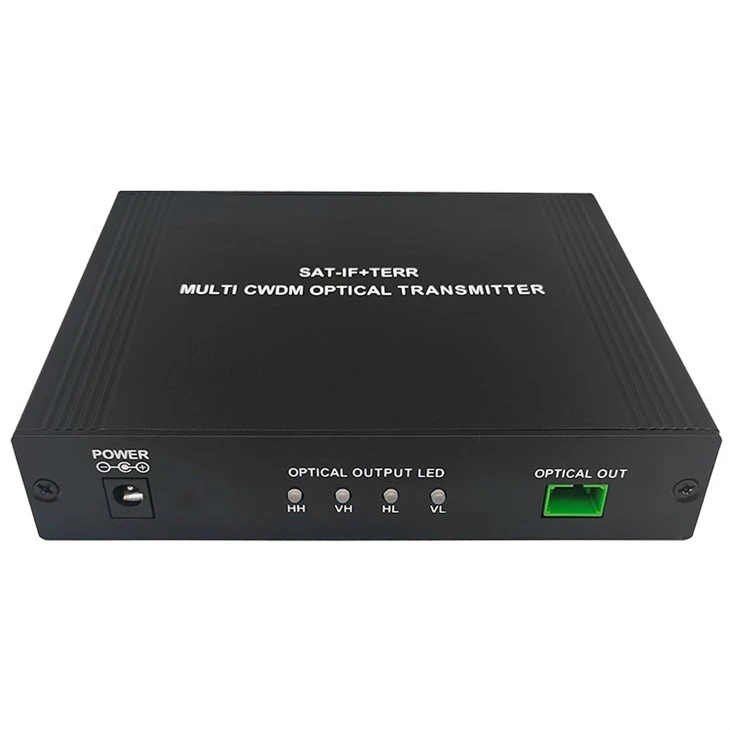

ऑप्टिकल ट्रांसमीटरऑप्टिकल संचार प्रणालियों का एक मुख्य घटक है, जो विद्युत संकेतों को ऑप्टिकल सिग्नल में परिवर्तित करने और उन्हें ऑप्टिकल फाइबर के माध्यम से प्रसारित करने के लिए जिम्मेदार है।
विशेषताएँ
- सैटेलाइट ऑप्टिकल सिस्टम के लिए डिज़ाइन किया गया
- वाइड ऑपरेटिंग फ़्रीक्वेंसी रेंज: 45-2150MHz
- उत्कृष्ट रैखिकता और समतलता
- 1-कोर सिंगल-मोड फाइबर उच्च रिटर्न हानि का उपयोग करना
- GaAs एम्पलीफायर सक्रिय उपकरणों का उपयोग करना
- अल्ट्रा लो शोर तकनीक
- DFB समाक्षीय छोटे पैकेज लेजर का उपयोग करके CWDM में निर्माण करें
- एलएनबी कार्य के लिए आउटपुट 13/18V,0/22KHz
- 32 ऑप्टिकल नोड्स तक का वितरण
विनिर्देश
|
ऑप्टिकल पैरामीटर |
TERR+SAT-IF पैरामीटर |
||
|
ऑप्टिकल रिटर्न लॉस |
45 से अधिक या उसके बराबर |
आवृति सीमा |
45~2150MHz |
|
आउटपुट ऑप्टिकल पावर |
4x+3dBm |
समतलता |
±1.5 |
|
ऑप्टिकल कनेक्टर |
एससी/एपीसी |
आउटपुट स्तर (एजीसी) |
80±5@TERR से अधिक या उसके बराबर 78±10@SAT-IF से अधिक या उसके बराबर |
|
आउटपुट ऑप्टिकल वेवलेंथ (एनएम) |
1510-1570 |
C/R |
52 से बड़ा या उसके बराबर |
|
अन्य पैरामीटर |
सीएसओ |
65 से अधिक या उसके बराबर |
|
|
आरएफ कनेक्टर |
एफ-महिला |
सीटीबी |
62 से बड़ा या उसके बराबर |
|
बिजली की आपूर्ति |
डीसी 24V |
वापसी हानि |
12 से बड़ा या उसके बराबर |
|
बिजली की खपत(डब्ल्यू) |
<6 |
22KHz सटीकता |
22±4 |
|
आयाम(मिमी) |
143x110x28.8 |
एलएनबी विद्युत आपूर्ति |
13/18 |
