विशेषताएँ
- सैटेलाइट ऑप्टिकल सिस्टम के लिए डिज़ाइन किया गया
- वाइड ऑपरेटिंग फ्रीक्वेंसी रेंज: 45-2150 मेगाहर्ट्ज
- उत्कृष्ट रैखिकता और समतलता
- ऑप्टिकल इनपुट पावर की विस्तृत श्रृंखला
- 1-कोर सिंगल-मोड फाइबर उच्च रिटर्न हानि का उपयोग करना
- GaAs एम्पलीफायर सक्रिय उपकरणों का उपयोग करना
- अल्ट्रा लो शोर तकनीक
- उच्च रैखिक पीडी का उपयोग करके CWDM में निर्माण करें
- ऑप्टिकल एजीसी फ़ंक्शन में निर्माण करें
विनिर्देश
|
ऑप्टिकल पैरामीटर |
TERR+SAT-IF पैरामीटर |
||
|
जवाबदेही(ए/डब्ल्यू) |
0.9 से अधिक या उसके बराबर |
आवृति सीमा |
45~2150MHz |
|
ऑप्टिकल पावर प्राप्त करें |
-18-+3 -10-0 (एजीसी) |
समतलता |
±1.5 |
|
ऑप्टिकल रिटर्न हानि |
45 से अधिक या उसके बराबर |
अलगाव पार ध्रुवीकरण
|
-25dB मिनट (950~2150मेगाहर्ट्ज) |
|
तरंग दैर्ध्य प्राप्त करें (एनएम) |
1510-1570 |
अलगाव बाहर से बाहर |
-28dB न्यूनतम(950~2150MHz) -14डीबी मिनट(40~806मेगाहर्ट्ज) |
|
ऑप्टिकल कनेक्टर |
एससी/एपीसी |
बैंड क्षीणन बंद करो |
15डीबी मिनट एंट पोर्ट@950 मेगाहर्ट्ज 15 डीबी मिनट सैट पोर्ट@806 मेगाहर्ट्ज |
|
अन्य पैरामीटर |
एलएचसीपी/आरएचसीपी |
14.0 ~ 15.0 वी.डी.सी |
|
|
बिजली की आपूर्ति |
डीसी 24V |
DIMENSIONS |
19"(L) x 5.5"(D) x 1.75"(H) |
|
बिजली की खपत(डब्ल्यू) |
<6 |
पावर इनपुट |
110~240Vac 50/60Hz |
|
आयाम(मिमी) |
143x110x28.8 |
आउटपुट प्रतिबाधा |
75Ω |

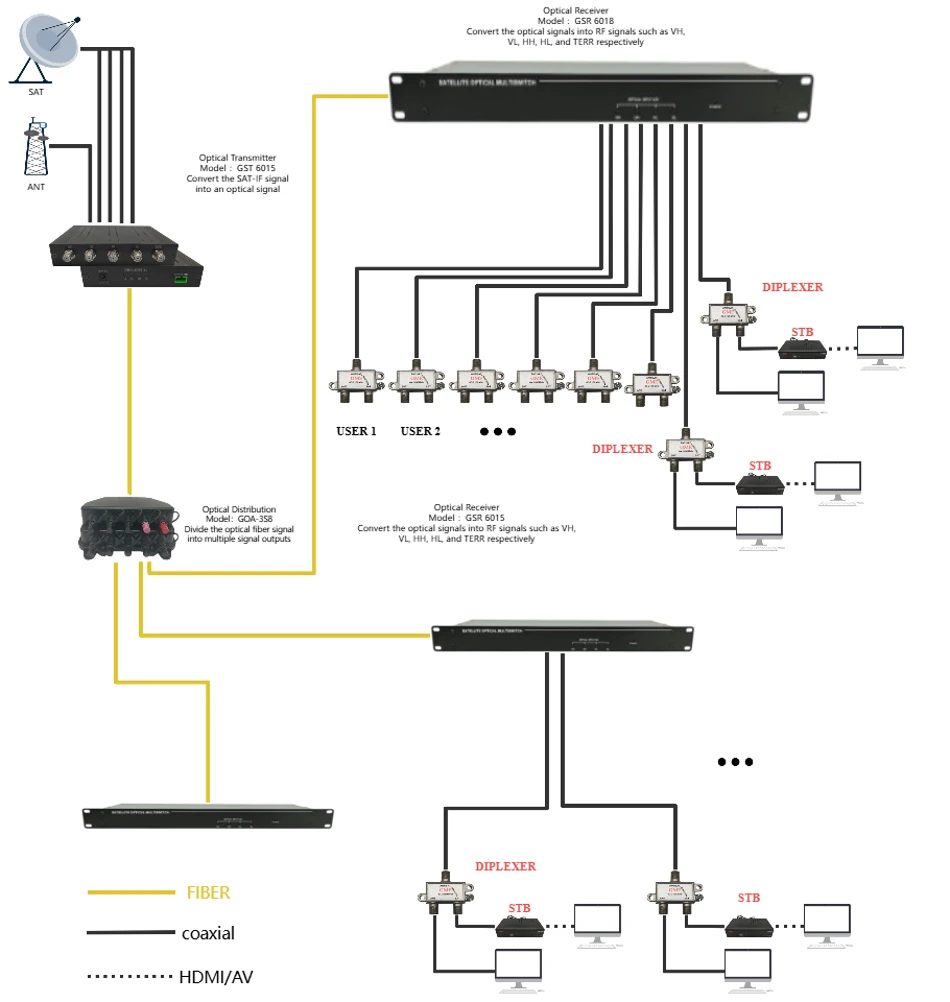

एफटीटीबी मल्टीस्विच

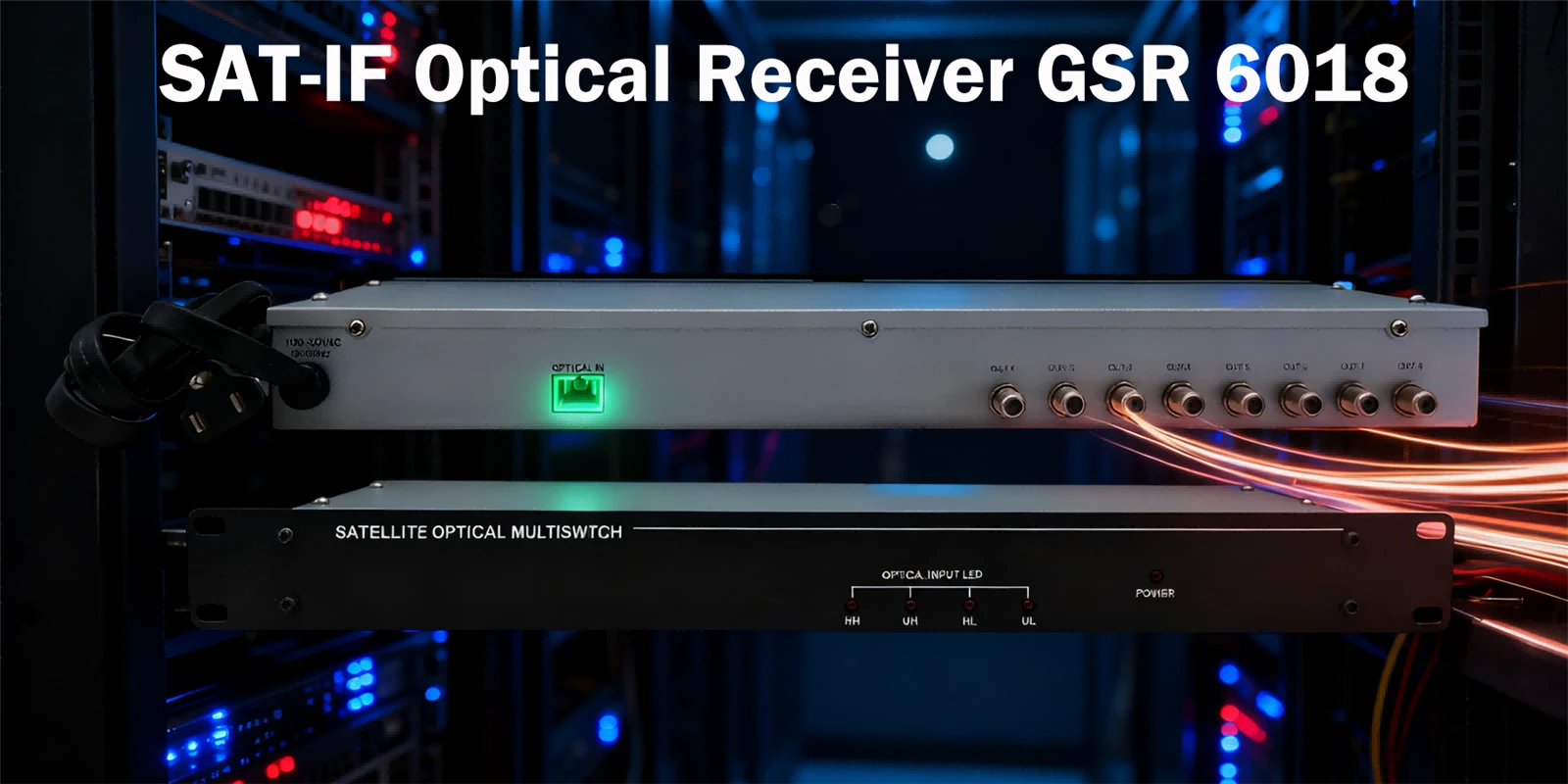

SAT-IF ऑप्टिकल रिसीवर उपग्रह संचार प्रणालियों में एक प्रमुख उपकरण है, जिसे ऑप्टिकल सिग्नल प्राप्त करने और उन्हें उपग्रह मध्यवर्ती आवृत्ति विद्युत संकेतों में परिवर्तित करने के लिए डिज़ाइन किया गया है।
आवेदन
