परिचय:
ऑप्टिकल रिसीवर डिजिटल टेलीविजन के लिए है, घर के लिए फाइबर . यह मशीन उच्च संवेदनशीलता ऑप्टिकल प्राप्त करने वाली ट्यूब . लचीली अनुप्रयोग एकीकरण को अपनाती है, होम नेटवर्क के लिए फाइबर का अनुप्रयोग .}.} {
यह बिल्ट-इन CWDM है, जो सिंगल-फाइबर ट्रिपल वेवलेंथ सिस्टम, CATV ऑपरेटिंग वेवलेंथ 1550NM, पास वेवलेंथ 1270/1310/1490/1577nm के लिए उपयुक्त है, आसानी से Epon, GPON . XG (S) PON के ONU को कनेक्ट कर सकता है
- 20 किमी ट्रांसमिशन दूरी तक
- अतिरिक्त कम शोर
- वाइड डायनेमिक प्राप्त करने वाली ऑप्टिकल पावर रेंज: पिन =-16 के भीतर, 36DB के बराबर या बराबर मेर
- लागू XG (S) PON, GPON, EPON, किसी भी FTTX PON तकनीक के साथ संगत
- बड़ी संख्या में ऑप्टिकल पावर संसाधन बचा सकते हैं, नेटवर्क कॉन्फ़िगरेशन लागत को बहुत कम कर सकते हैं
- 47 ~ 1000MHz बैंडविड्थ के भीतर, सभी उत्कृष्ट सपाटता सुविधा के साथ (fl से कम या ± 1DB के बराबर)
- धातु केस, ऑप्टोइलेक्ट्रोनिक संवेदनशील उपकरणों के लिए सुरक्षा प्रदान करें
- उच्च आउटपुट स्तर, कई उपयोगकर्ताओं द्वारा उपयोग किया जा सकता है
- कम बिजली का उपभोग, उच्च प्रदर्शन, उच्च लागत प्रदर्शन
- सभी बंदरगाहों पर 6kV वृद्धि सुरक्षा
- 4 आरएफ आउट मैक्स का समर्थन करें
विनिर्देश
|
कैटव वेवलेंथ |
1550 ± 10NM |
आउटपुट आरएफ प्रतिरोध |
75Ω |
|
|
पोंस -तरंग दैर्ध्य |
1270/1310/1490/1577NM |
आउटपुट रिटर्न हानि |
14db से कम या बराबर |
|
|
ऑप्टिकल इनपुट शक्ति |
-18-+2 dbm |
ऑप्टिकल वापसी हानि |
55db से अधिक या बराबर |
-9 DBM ऑप्टिकल इनपुट पावर, 60 PAL चैनल |
|
ऑप्टिकल एजीसी रेंज |
-12--2 dbm |
सी/सीएसओ |
55db से अधिक या बराबर |
|
|
CATV ऑप्टिकल इनपुट पोर्ट |
एससी/एपीसी |
सी/सीटीबी |
55db से अधिक या बराबर |
|
|
पोन ऑप्टिकल प्रतिबिंबित बंदरगाह |
एससी/पीसी |
मेर |
31db से अधिक या बराबर |
-15 DBM ऑप्टिकल इनपुट पावर |
|
आरएफ कनेक्टर |
इंपीरियल एफ प्रकार |
इनपुट वोल्टेज |
+12V |
|
|
आवृत्ति |
47-1000 mHz |
शक्ति का अपव्यय |
2W से कम या बराबर |
|
|
समतलता |
± 1.25db से कम या बराबर |
तापमान |
-10-+50 डिग्री |
|
|
आरएफ आउटपुट स्तर (एजीसी रेंज में) |
80dbuv से अधिक या बराबर |
आयाम |
73 × 60 × 23 (L × W × H) मिमी |
|
मॉडल सूचियाँ
|
नमूना |
तरंग दैर्ध्य |
तरंग दैर्ध्य को प्रतिबिंबित करें |
पास इंटरफ़ेस |
आरएफ आउट इंटरफ़ेस |
डीसी-इन |
|

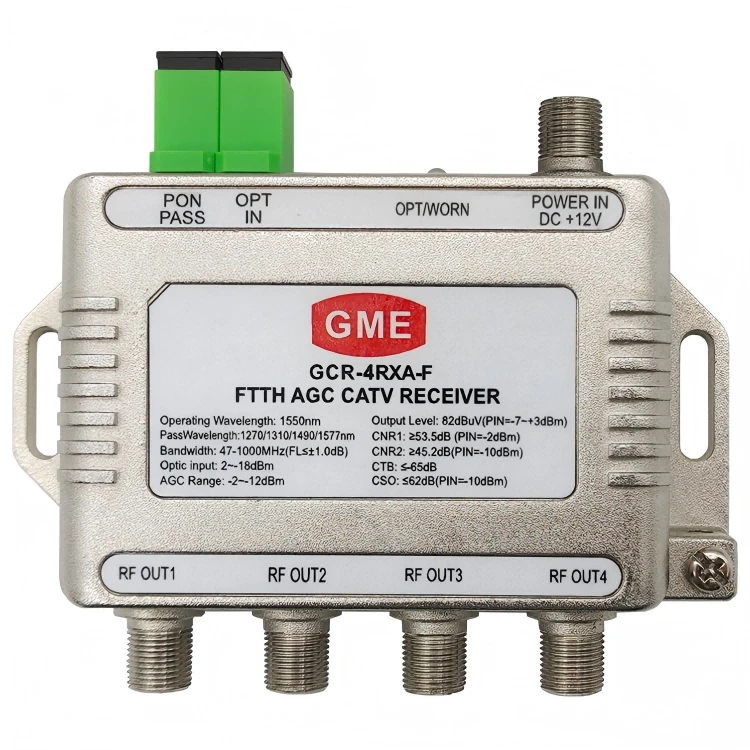

Gcr -4 rxa-f |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/एपीसी |
4 |
एफ-महिला: 12V 300ma |
|

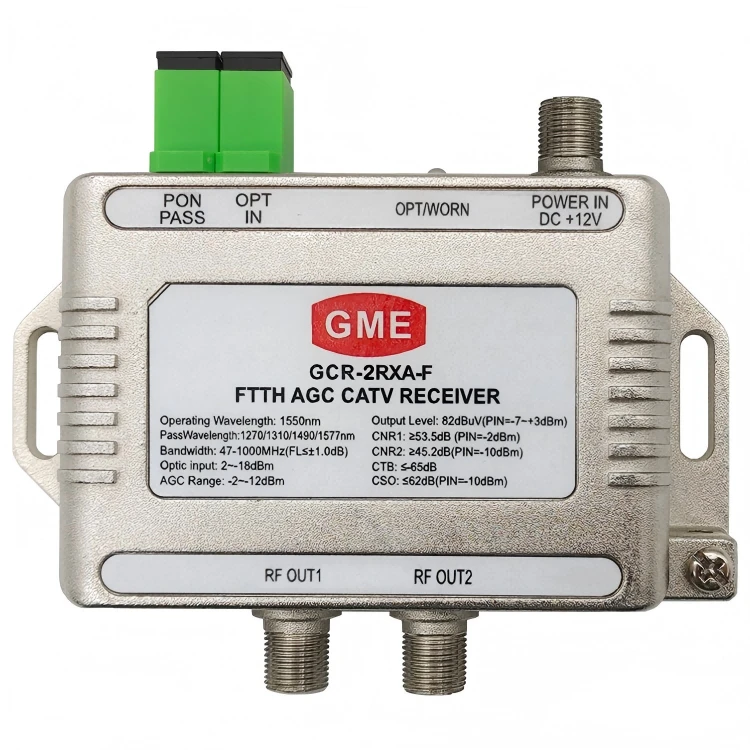

Gcr -2 rxa-f |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/एपीसी |
2 |
एफ-महिला: 12V 300ma |
|

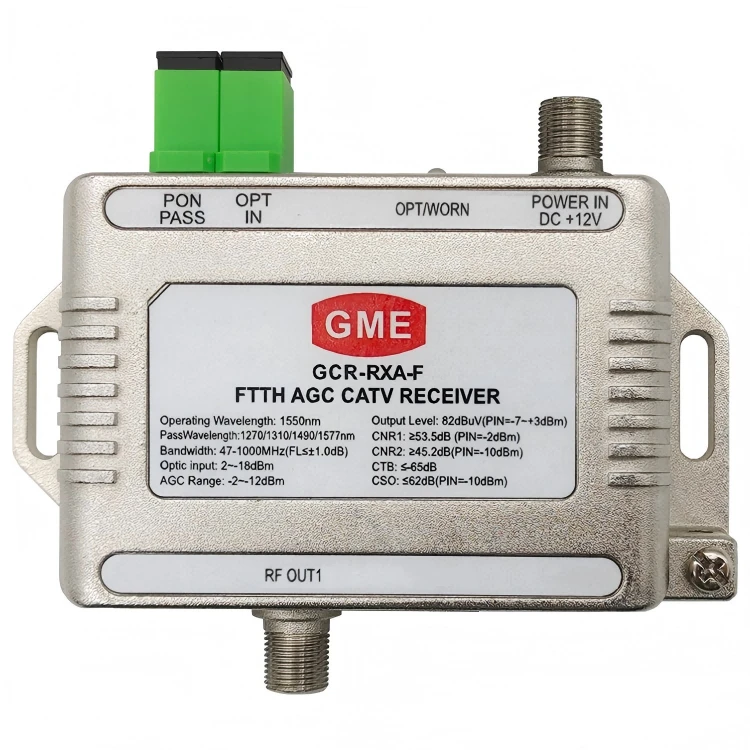

Gcr-rxa-f |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/एपीसी |
1 |
एफ-महिला: 12V 300ma |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/यूपीसी |
4 |
एफ-महिला: 12V 300ma |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/यूपीसी |
2 |
एफ-महिला: 12V 300ma |
|
Gcr-rxu-f |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/यूपीसी |
1 |
एफ-महिला: 12V 300ma |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/एपीसी |
4 |
Dc -005: 12V 300ma |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/एपीसी |
2 |
Dc -005: 12V 300ma |
|
Gcr-rxa-d |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/एपीसी |
1 |
Dc -005: 12V 300ma |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/यूपीसी |
4 |
Dc -005: 12V 300ma |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/यूपीसी |
2 |
Dc -005: 12V 300ma |
|
Gcr-rxu-d |
1550nm ± 10nm |
1260NM ~ 1500NM 1575NM ~ 1625NM |
एससी/यूपीसी |
1 |
Dc -005: 12V 300ma |
