विवरण

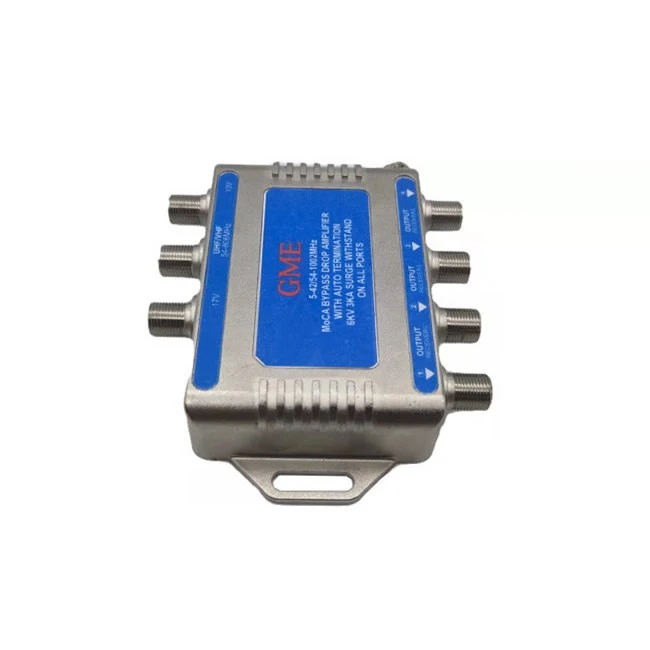

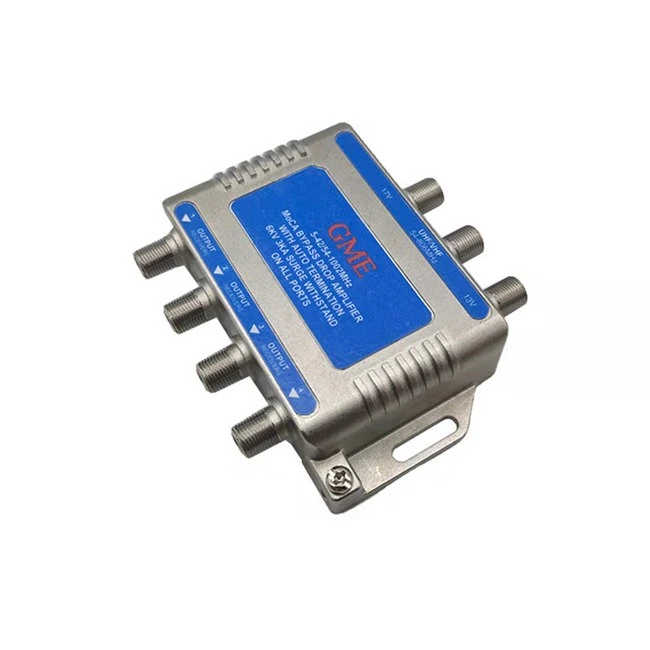

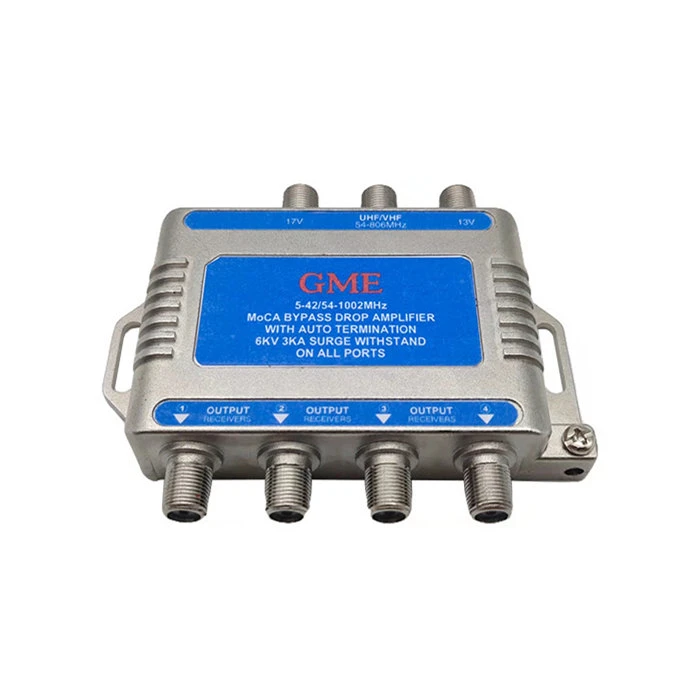

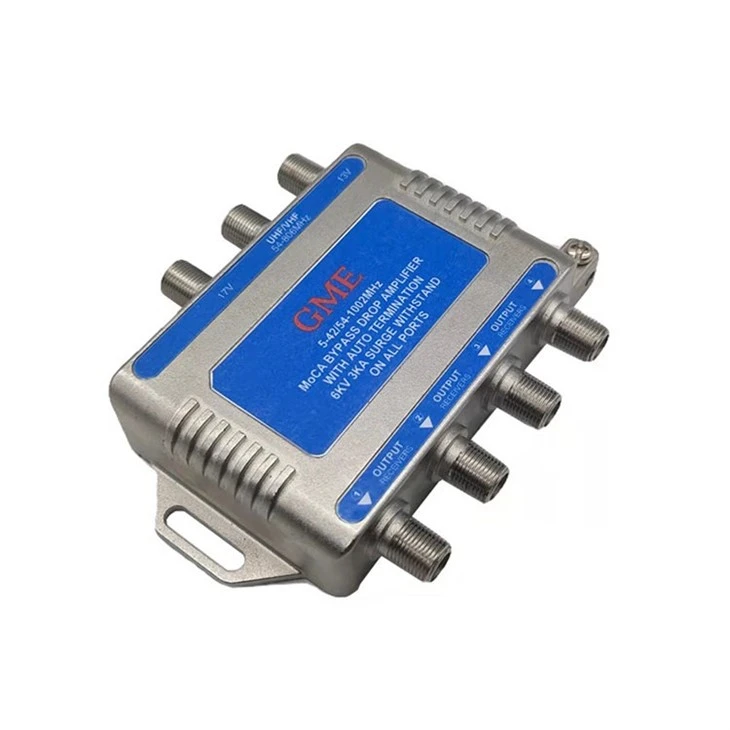

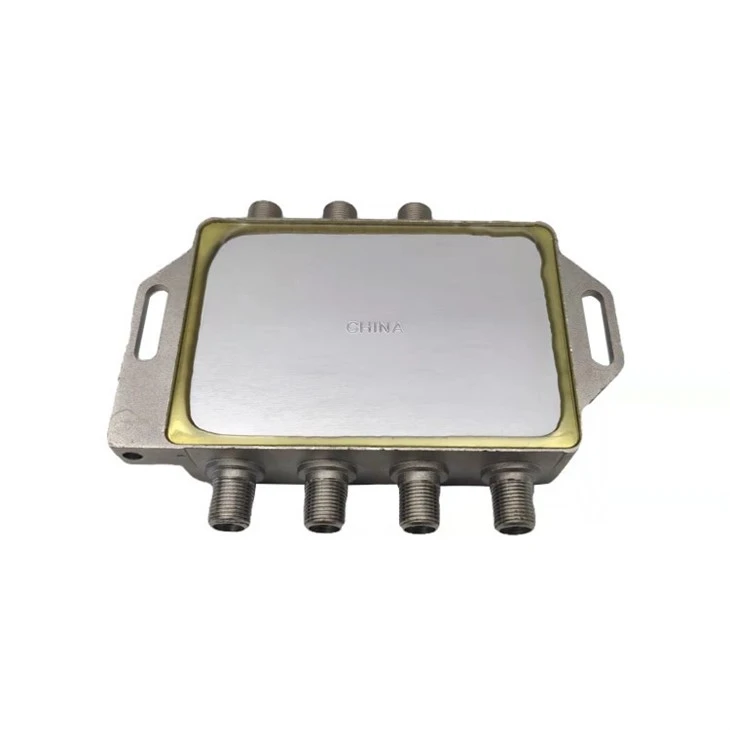

यह 3306-4P 4 वे MOCA एम्पलीफायर को एम्पलीफायर को दरकिनार करते हुए, मॉडेम पोर्ट से सभी एम्पलीफायर आउटपुट पोर्ट तक संचार करने के लिए MoCA तकनीक का उपयोग करने की क्षमता प्रदान करने के लिए डिज़ाइन किया गया है। अंतर्निहित ट्रिपलएक्स फ़िल्टर MoCA सिग्नल को होम नेटवर्क तक सीमित करता है, जबकि ईएमटीए, सेट-टॉप बॉक्स और अन्य डिवाइस (उदाहरण के लिए: गेमिंग कंसोल, पीसी, लैपटॉप, टैबलेट इत्यादि) के बीच होम नेटवर्किंग को सक्षम करने के लिए एम्पलीफायर के चारों ओर आवश्यक MoCA बाईपास कनेक्शन प्रदान करता है। निष्क्रिय मॉडेम बाईपास पोर्ट टेलीफोनी जैसे महत्वपूर्ण अनुप्रयोगों का समर्थन करता है, जिसके लिए बिजली कटौती और/या एम्पलीफायर विफलता की स्थिति में भी निर्बाध सेवा प्रदान करने के लिए उच्च विश्वसनीयता वाले नेटवर्क की आवश्यकता होती है।
अनुप्रयोग
◆ बहु-कमरे वाले डीवीआर वाले अनुप्रयोगों के लिए घर में वीडियो का वितरण।
◆ होम हाई स्पीड नेटवर्किंग।
◆ इंटरनेट सेवा, वीडियो और गेमिंग को गति और गुणवत्ता खोए बिना बैंडविड्थ साझा करने की अनुमति देता है।
◆ इंटरनेट से हाई डेफिनिशन वीडियो स्ट्रीमिंग।
विशेषताएँ
◆ 4 आउटपुट आरएफ MoCA एम्पलीफायर + 1 मॉडेम आउटपुट यूनिटी गेन के साथ सक्रिय रिटर्न
◆ बिजली बंद होने पर स्वत: समाप्ति
◆ सबसे कम विरूपण प्रदर्शन उपलब्ध IEEE 6 kV, B3 सभी आरएफ पोर्ट पर उछाल का सामना करता है
◆ सीलबंद एफ पोर्ट एससीटीई मानकों के अनुरूप हैं
◆ एकीकृत MoCA ट्रिपलक्स फ़िल्टर: सभी पोर्ट "बात कर रहे" - बाईपास पोर्ट पर MoCA डिवाइस अन्य सभी आउटपुट पोर्ट से संचार कर सकते हैं।
◆ एकता लाभ - अपस्ट्रीम और डाउनस्ट्रीम: विच्छेदन हानि की भरपाई करता है।
◆ पेटेंटेड डीएसएम जब्ती तकनीक: बेहतर सतह संपर्क के लिए बढ़ी हुई स्प्रिंग रिटेंशन प्रदान करती है।
◆ निष्क्रिय बाईपास पोर्ट: बिजली कटौती या एम्पलीफायर विफलता के कारण सेवा की हानि को समाप्त करता है।
विनिर्देश
|
मूल स्थान: चीन |
|||
|
मॉडल नं.: GDMOCA-009 (3306-4P) |
|||
|
विवरण: पैसिव रिटर्न के साथ 4-वे कैटव ड्रॉप एम्प्लीफायर |
|||
|
वस्तु |
ठेठ |
QCLIMIT |
परीक्षण की स्थितियाँ |
|
आगे का रास्ता |
|||
|
आवृत्ति. श्रेणी |
|
54 ~ 1218 मेगाहर्ट्ज |
|
|
लाभ (आरएफ अंदर से बाहर) |
0.5dB |
0dB मिनट |
54 ~ 1002 मेगाहर्ट्ज |
|
|
-3.0dB |
-3.8डीबी मिनट |
1003 ~ 1218 मेगाहर्ट्ज |
|
वीओआईपी पोर्ट प्रविष्टि हानि |
-4.8डीबी |
-5.5dB अधिकतम |
54 ~ 1002 मेगाहर्ट्ज |
|
|
-6.9dB |
-7.5dB अधिकतम |
1003 ~ 1218 मेगाहर्ट्ज |
|
वापसी हानि (अंदर/बाहर) |
-16 डीबी |
-15dB न्यूनतम. |
54 ~ 1218 मेगाहर्ट्ज |
|
शोर चित्र (54 ~ 1002 मेगाहर्ट्ज) |
5 डीबी विशिष्ट डिवाइस एनएफ (स्प्लिटर सर्किटरी शामिल नहीं) |
|
|
|
समूह विलंब |
|
30 एनएस मैक्स। |
102 मेगाहर्ट्ज (3.58 मेगाहर्ट्ज स्पैन) के लिए |
|
|
|
15 एनएस मैक्स. |
108 मेगाहर्ट्ज (3.58 मेगाहर्ट्ज स्पैन) के लिए |
|
|
|
5 एनएस मैक्स। |
112 मेगाहर्ट्ज और ऊपर (3.58 मेगाहर्ट्ज अवधि) के लिए |
|
बाहर से अलगाव तक |
-25dB |
-20dB मिनट |
54 ~ 1218 मेगाहर्ट्ज |
|
आरएफ परिरक्षण प्रभावशीलता |
|
-110 डीबी से कम या उसके बराबर |
|
|
आरएफ पोर्ट से पावर पोर्ट आइसोलेशन |
|
100dBc |
54 ~ 1218 मेगाहर्ट्ज |
|
MOCA पथ: |
|||
|
आवृत्ति. श्रेणी |
|
|
1275-1675 मेगाहर्ट्ज |
|
प्रविष्टि हानि (किसी भी आउटपुट पर वीओआईपी) |
-18 डीबी |
-19dBmax |
1275-1300 मेगाहर्ट्ज |
|
|
-15 डीबी |
-17dBmax |
1301-1675 मेगाहर्ट्ज |
|
अलगाव (आउटपुट के लिए कोई भी आउटपुट) |
-17dB |
-20dBmax |
1275-1675 मेगाहर्ट्ज |
|
वापसी हानि (वीओआईपी/कोई भी आउटपुट पोर्ट) |
-10 डीबी |
-5dB न्यूनतम. |
1275-1675 मेगाहर्ट्ज |
|
वापसी का पथ: |
|||
|
आवृत्ति. श्रेणी |
|
5 ~ 85 मेगाहर्ट्ज |
|
|
पाना |
-12 db |
-13डीबी मिनट |
5 ~ 85 मेगाहर्ट्ज |
|
वापसी हानि (अंदर/बाहर) |
-20 डीबी |
-18 डीबी न्यूनतम। |
5 ~ 85 मेगाहर्ट्ज |
|
वीओआईपी प्रविष्टि हानि |
-3.5 डीबी |
-3.8 डीबी मैक्स। |
5 ~ 85 मेगाहर्ट्ज |
|
समतलता |
±0.5 डीबी |
1.5dB अधिकतम. |
5 ~ 85 मेगाहर्ट्ज |
|
बाहर से अलगाव तक |
-25dB |
-20dB न्यूनतम |
5 ~ 85 मेगाहर्ट्ज |
|
समूह विलंब |
|
20 एनएस मैक्स। |
1 मेगाहर्ट्ज अवधि में 5 ~ 85 मेगाहर्ट्ज |
|
|
|
5 एनएस मैक्स। |
1 मेगाहर्ट्ज अवधि में 10 ~ 80 मेगाहर्ट्ज |
|
विरूपण: |
|||
|
समग्र दूसरा आदेश* |
|
-62 डीबीसी अधिकतम। |
|
|
कम्पोजिट ट्रिपल बीट* |
|
-75 डीबीसी अधिकतम। |
|
|
क्रॉस मॉड्यूलेशन* |
|
-75 डीबीसी अधिकतम। |
|
|
हम मॉड्यूलेशन |
|
-90dBc अधिकतम। |
|
|
रेव: *79 एनटीएससी एनालॉग+33 256/क्यूएएम डिजिटल @4डीबीएमवी/सीएच सभी/चैनल फ्लैट |
|||
|
वृद्धि झेलने की क्षमता: |
|
कैट बी3, 6केवी, 3केए |
इनपुट पोर्ट-आईईईई सी62.41-1991 |
|
|
श्रेणी बी-3 कॉम्बो तरंग, 6 केवी, 3 केए |
||
|
|
आउटपुट पोर्ट-आईईईई सी62.41-1991 |
||
|
|
श्रेणी बी-3 कॉम्बो तरंग, 6 केवी, 3 केए |
||
|
बिजली की आवश्यकताएं: |
|||
|
इनपुट |
|
120 वीएसी |
|
|
आवृत्ति |
|
60 हर्ट्ज |
|
|
उत्पादन |
|
12 वी डीसी, 400 एमए |
|
|
परिचालन तापमान: |
|
-40 डिग्री से + 60 डिग्री |
|
|
यांत्रिक |
|||
|
बढ़ते |
|
क्षैतिज लंबवत |
|
|
DIMENSIONS |
|
डब्ल्यू:179मिमी x डी:71मिमी x एच:43मिमी |
|
|
ग्राउंड ब्लॉक गिनती |
|
1 - द्वि- दिशात्मक |
|
|
आवास एवं आवरण सामग्री |
|
A360 एल्यूमिनियम मिश्र धातु |
|
|
फ़िनिश/प्लेटिंग प्रकार |
|
पाउडरकोटिंग |
|
|
सील |
|
गैसकेट 1-नमी 1 ईएमआई/आरएफआई |
|
|
एफ पोर्ट सामग्री |
|
C360 पीतल |
|
|
एफ पोर्ट प्लेटिंग |
|
निकल |
|
|
एफ पोर्ट स्पेसिंग |
|
1.0" मिनट. |
|
|
एफ पोर्ट टॉर्क |
|
60 इंच पौंड. मिन |
|
|
एफ पोर्ट पिन रिटेंशन (आरजी-6 सेंटर पिन) |
|
200 ग्राम मि. |
|
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप ग्राहक के ब्रांड के साथ ऑर्डर तैयार कर सकते हैं?
उत्तर: हां, बिल्कुल. OEM और ODM सेवा गर्मजोशी से प्रदान की जाती है।
प्रश्न: आप उत्पाद की गुणवत्ता को कैसे नियंत्रित करते हैं?
उत्तर: गुणवत्ता पहले। हमारे सभी चयनित उत्पाद पैकेजिंग और शिपिंग से पहले मानकीकृत परीक्षण से गुजरते हैं।
प्रश्न: आप माल कैसे भेजते हैं?
उत्तर: हम आमतौर पर समुद्र या हवाई मार्ग से परिवहन करते हैं।
प्रश्न: आपका मुख्य बाज़ार कौन सा है?
ए: यूरोप, उत्तरी अमेरिका, दक्षिण अमेरिका, मध्य पूर्व, और आदि।
प्रश्न: आपूर्ति श्रृंखला का प्रबंधन कैसे किया जाता है?
ए: आने वाली सामग्री प्रक्रिया आईक्यूसी, आईपीक्यूसी, क्यूसी, सीएफक्यूसी, क्यूए और अन्य लिंक की गुणवत्ता निरीक्षण इंजीनियरिंग और आपूर्ति श्रृंखला प्रबंधन का सख्ती से पालन करती है।
प्रश्न: उद्यम का आकार, उत्पादन और अनुसंधान एवं विकास कर्मियों की संख्या।
उत्तर: कंपनी की स्थापना 1992 में हुई थी, जिसमें 1000 से अधिक कर्मचारी, 20 से अधिक अनुसंधान और विकास कर्मी और 40000 वर्ग मीटर का उत्पादन आधार था।
