विवरण

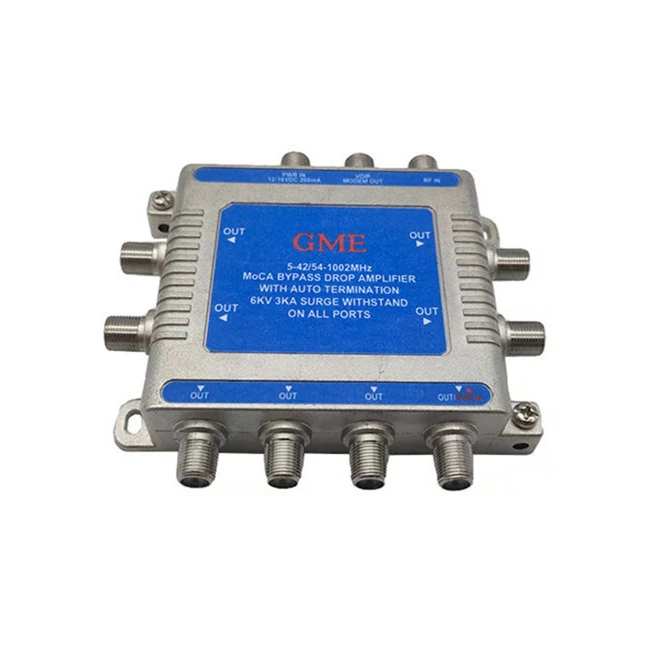

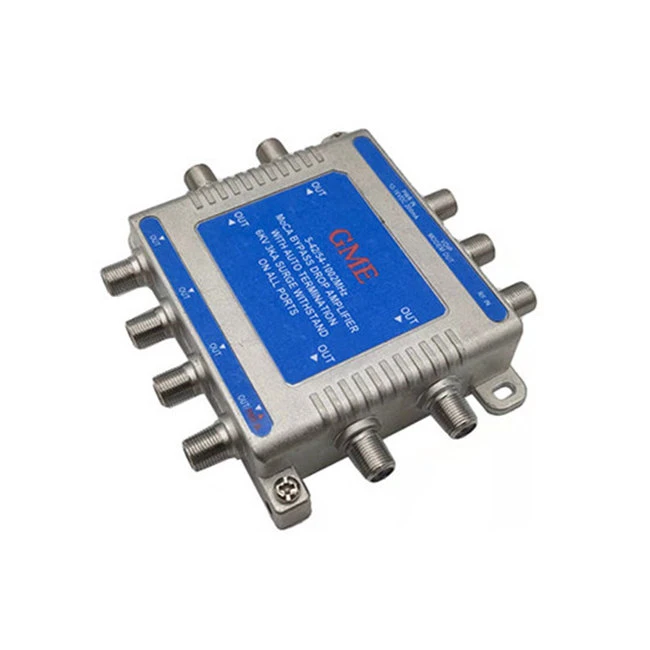

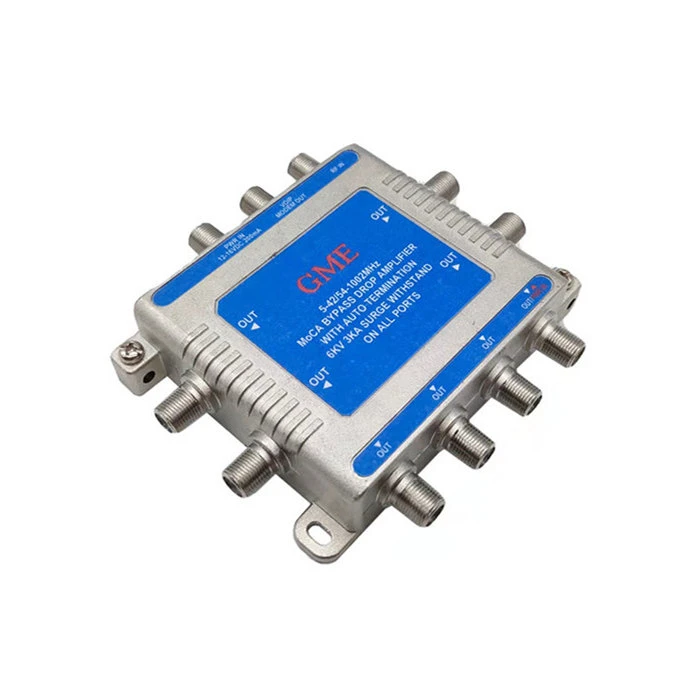

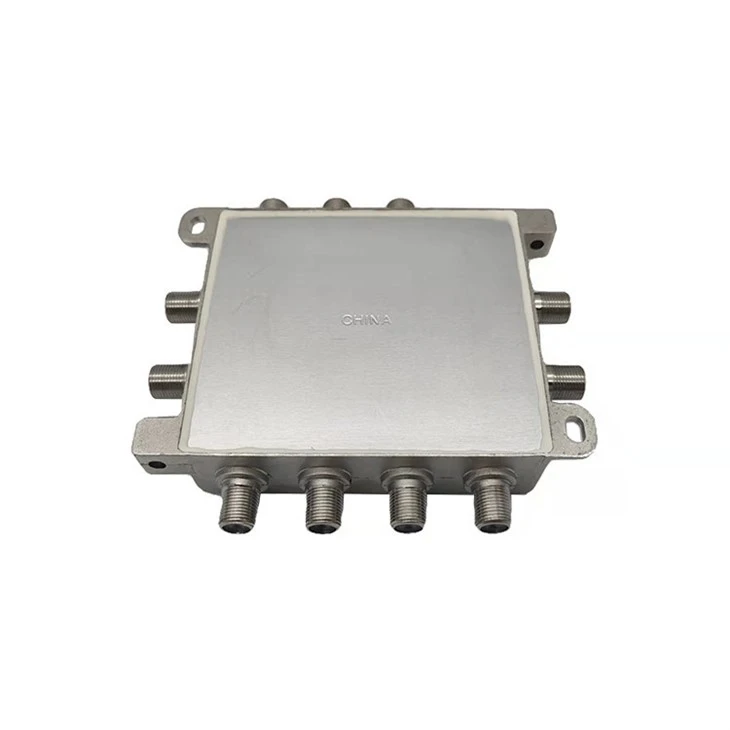

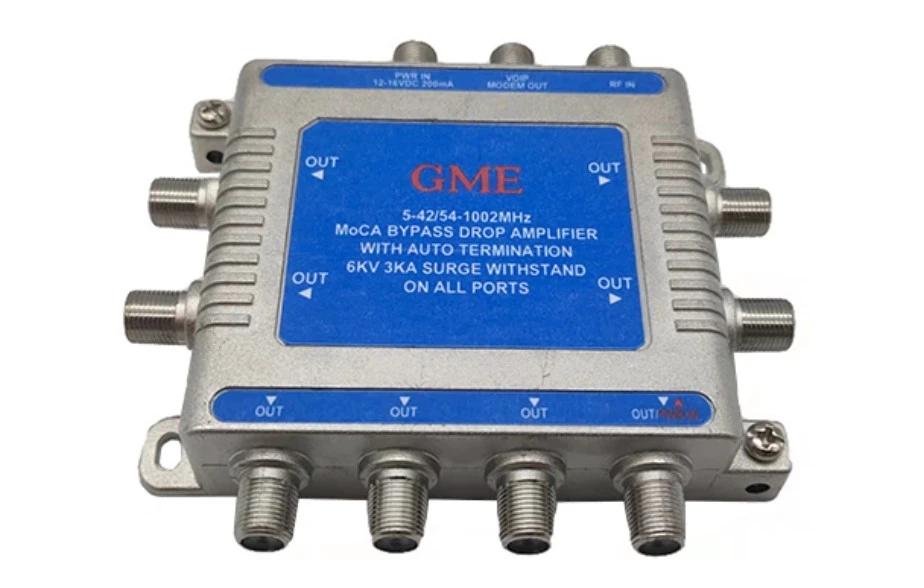

3306-8P 8 वे MOCA एम्पलीफायर को टेलीफोनी जैसे महत्वपूर्ण अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है, जिन्हें हर समय निर्बाध सेवा प्रदान करने के लिए उच्च विश्वसनीयता नेटवर्क की आवश्यकता होती है। 3306-8P 8 वे MOCA एम्पलीफायर में डिप्लेक्स फिल्टर से पहले आरएफ इनपुट पर एक 2-तरफा स्प्लिटर शामिल है जो केबल मॉडेम या ईएमटीए कनेक्शन के लिए आवास पर एक अतिरिक्त पोर्ट प्रदान करता है जो एम्पलीफायर सर्किट को बायपास करता है। यह सुविधा महत्वपूर्ण अनुप्रयोगों को बिजली कटौती या एम्पलीफायर विफलताओं से प्रभावित नहीं होने में सक्षम बनाती है। पीसीटी एम्पलीफायरों में बेहतर संक्षारण संरक्षण के लिए हल्के पाउडर लेपित और मौसम सील आवास की सुविधा है। पीसीटी एम्पलीफायरों में सटीक मशीनीकृत एफ पोर्ट (एससीटीई मानकों के अनुरूप) होते हैं जिनमें आपके आरएफ संकेतों का इष्टतम वितरण और प्रवर्धन प्रदान करने के लिए बेरिलियम कॉपर जब्ती तंत्र होते हैं।
विशेषताएँ
◆ 8 आउटपुट, 1 गीगाहर्ट्ज आरएफ एमओसीए एम्पलीफायर यूनिटी गेन के साथ + 1 मॉडेम आउटपुट (-5 डीबी)
◆ 0 डीबी प्रति आउटपुट
◆ यूनिटी गेन, ब्रॉडबैंड इंस्टॉलेशन के लिए डिज़ाइन किया गया (एंटीना इंस्टॉलेशन के लिए निष्क्रिय रिटर्न ड्रॉप एम्प की सिफारिश की जाती है)
◆ 85/102 मेगाहर्ट्ज मिड-स्प्लिट - वाले नेटवर्क के लिए विशेष डिजाइन, जो मानक 42/54 मेगाहर्ट्ज स्प्लिट का उपयोग करने वाले अधिकांश केबल नेटवर्क के साथ संगत नहीं है।
◆ बायपास सुविधा हर समय निर्बाध सेवा प्रदान करती है
◆ बिजली बंद होने पर स्वत: समाप्ति
◆ न्यूनतम विरूपण प्रदर्शन उपलब्ध है
◆ IEEE 6 kV, B3 सभी F पोर्ट पर वृद्धि का सामना करता है
◆ बेरिलियम कॉपर पेटेंटेड DSM® जब्ती तकनीक
◆ सीलबंद एफ पोर्ट एससीटीई मानकों के अनुरूप हैं
◆ SMPS512UTRH पावर एडाप्टर शामिल है
विनिर्देश
|
उत्पत्ति का स्थान: गुआंग्डोंग, चीन |
|||
|
मॉडल संख्या: GDMOCA-010 (3306-8P) |
|||
|
विवरण: पैसिव रिटर्न के साथ 8-वे सीएटीवी ड्रॉप एम्पलीफायर |
|||
|
वस्तु |
ठेठ |
QCLIMIT |
परीक्षण की स्थितियाँ |
|
आगे का रास्ता: |
|||
|
आवृत्ति. श्रेणी |
|
54 ~ 1218 मेगाहर्ट्ज |
|
|
लाभ (आरएफ अंदर से बाहर) |
0.5dB |
0dB मिनट |
54 ~ 1002 मेगाहर्ट्ज |
|
|
-7.5dB |
-8.0dB मिनट |
1003 ~ 1218 मेगाहर्ट्ज |
|
वीओआईपी पोर्ट प्रविष्टि हानि |
-4.8डीबी |
-5.5dB अधिकतम |
54 ~ 1002 मेगाहर्ट्ज |
|
-7.5dB |
-8.0dB अधिकतम |
1003 ~ 1218 मेगाहर्ट्ज |
|
|
वापसी हानि (अंदर/बाहर) |
-16 डीबी |
-15dB न्यूनतम. |
54 ~ 1218 मेगाहर्ट्ज |
|
शोर चित्र (54 ~ 1002 मेगाहर्ट्ज) |
5 डीबी विशिष्ट डिवाइस एनएफ (स्प्लिटर सर्किटरी शामिल नहीं) |
||
|
समूह विलंब |
|
30 एनएस मैक्स। |
102 मेगाहर्ट्ज (3.58 मेगाहर्ट्ज स्पैन) के लिए |
|
|
15 एनएस मैक्स। |
108 मेगाहर्ट्ज (3.58 मेगाहर्ट्ज स्पैन) के लिए |
|
|
|
5 एनएस मैक्स। |
112 मेगाहर्ट्ज और ऊपर (3.58 मेगाहर्ट्ज अवधि) के लिए |
|
|
बाहर से अलगाव तक |
-25dB |
-20dB मिनट |
54 ~ 1218 मेगाहर्ट्ज |
|
आरएफ परिरक्षण प्रभावशीलता |
|
-110 डीबी से कम या उसके बराबर |
|
|
आरएफ पोर्ट से पावर पोर्ट आइसोलेशन |
|
100dBc |
54 ~ 1218 मेगाहर्ट्ज |
|
MOCA पथ: |
|||
|
आवृत्ति. श्रेणी |
|
|
1275-1675 मेगाहर्ट्ज |
|
प्रविष्टि हानि (किसी भी आउटपुट पर वीओआईपी) |
-25 डीबी |
-28dBmax |
1275-1300 मेगाहर्ट्ज |
|
-23 डीबी |
-25dBmax |
1301-1675 मेगाहर्ट्ज |
|
|
अलगाव (आउटपुट के लिए कोई भी आउटपुट) |
-28डीबी |
-30dBmax |
1275-1675 मेगाहर्ट्ज |
|
वापसी हानि (वीओआईपी/कोई आउटपुट पोर्ट) |
-10 डीबी |
-5dB न्यूनतम. |
1275-1675 मेगाहर्ट्ज |
|
वापसी का पथ: |
|||
|
आवृत्ति. श्रेणी |
|
5 ~ 85 मेगाहर्ट्ज |
|
|
पाना |
-15dB |
-16dB मिनट |
5 ~ 85 मेगाहर्ट्ज |
|
वापसी हानि (अंदर/बाहर) |
-20 डीबी |
-18 डीबी न्यूनतम। |
5 ~ 85 मेगाहर्ट्ज |
|
वीओआईपी प्रविष्टि हानि |
-3.5 डीबी |
-3.8 डीबी मैक्स। |
5 ~ 85 मेगाहर्ट्ज |
|
समतलता |
±0.5 डीबी |
1.5dB अधिकतम. |
5 ~ 85 मेगाहर्ट्ज |
|
बाहर से अलगाव तक |
-25dB |
-20dB न्यूनतम |
5 ~ 85 मेगाहर्ट्ज |
|
समूह विलंब |
|
20 एनएस मैक्स। |
1 मेगाहर्ट्ज अवधि में 5 ~ 85 मेगाहर्ट्ज |
|
|
5 एनएस मैक्स। |
1 मेगाहर्ट्ज अवधि में 10 ~ 80 मेगाहर्ट्ज |
|
|
विरूपण: |
|||
|
समग्र दूसरा आदेश* |
|
-62 डीबीसी अधिकतम। |
|
|
कम्पोजिट ट्रिपल बीट* |
|
-75 डीबीसी अधिकतम। |
|
|
क्रॉस मॉड्यूलेशन* |
|
-75 डीबीसी अधिकतम। |
|
|
हम मॉड्यूलेशन |
|
-90dBc अधिकतम। |
|
|
रेव: *79 एनटीएससी एनालॉग+33 256/क्यूएएम डिजिटल @4डीबीएमवी/सीएच सभी/चैनल फ्लैट |
|||
|
वृद्धि झेलने की क्षमता: |
|
कैट बी3, 6केवी, 3केए |
इनपुट पोर्ट-IEEE C62.41-1991 श्रेणी B-3 कॉम्बो तरंग, 6kV, 3kA |
|
|
आउटपुट पोर्ट-आईईईई सी62.41-1991 |
||
|
श्रेणी बी-3 कॉम्बो तरंग, 6 केवी, 3 केए |
|||
|
बिजली की आवश्यकताएं: |
|||
|
इनपुट |
|
120 वीएसी |
|
|
आवृत्ति |
|
60 हर्ट्ज |
|
|
उत्पादन |
|
12 वी डीसी, 400 एमए |
|
|
परिचालन तापमान: |
|
-40 डिग्री से + 60 डिग्री |
|
|
यांत्रिक |
|||
|
बढ़ते |
|
क्षैतिज लंबवत |
|
|
DIMENSIONS |
|
डब्ल्यू:179मिमी x डी:71मिमी x एच:43मिमी |
|
|
ग्राउंड ब्लॉक गणना |
|
1 - द्वि- दिशात्मक |
|
|
आवास एवं आवरण सामग्री |
|
A360 एल्यूमिनियम मिश्र धातु |
|
|
फ़िनिश/प्लेटिंग प्रकार |
|
पाउडरकोटिंग |
|
|
सील |
|
गैसकेट 1-नमी 1 ईएमआई/आरएफआई |
|
|
एफ पोर्ट सामग्री |
|
C360 पीतल |
|
|
एफ पोर्ट प्लेटिंग |
|
निकल |
|
|
एफ पोर्ट स्पेसिंग |
|
1.0" मिनट. |
|
|
एफ पोर्ट टॉर्क |
|
60 इंच पौंड. मिन |
|
|
एफ पोर्ट पिन रिटेंशन (आरजी-6 सेंटर पिन) |
|
200 ग्राम मि. |
|
गुडमाइंड इलेक्ट्रॉनिक्स (शेन्ज़ेन) कंपनी लिमिटेड की स्थापना 1992 में 18 मिलियन अमेरिकी डॉलर की पंजीकृत पूंजी के साथ की गई थी। इसका अपना कारखाना शेन्ज़ेन में स्थित है और इसमें 1000 से अधिक कर्मचारी हैं। यह अनुसंधान एवं विकास, उत्पादन, बिक्री और सेवा को एकीकृत करने वाला एक उच्च तकनीक उद्यम है, कंपनी एंटीना/नेटवर्क संचार/ब्लूटूथ/एवी सहायक उपकरण/स्मार्ट होम/कार सहायक उपकरण पेशेवर विनिर्माण कंपनी में विशेषज्ञता रखती है। फैक्ट्री लंबवत रूप से एकीकृत है। फैक्ट्री में प्लास्टिक प्रोसेसिंग, मेटल स्टैम्पिंग, जिंक डाई कास्टिंग, एसएमटी, डीआईपी और असेंबली सेंटर हैं। कंपनी के पास मजबूत वित्तीय ताकत, पेशेवर आर एंड डी टीम, उत्कृष्ट विनिर्माण उपकरण और दुबला विनिर्माण है, और यह ग्राहकों के लिए उच्च गुणवत्ता वाले उत्पाद बनाने के लिए समर्पित है।
एक 8{{1}वे एमओसीए (मल्टीमीडिया ओवर कोएक्स एलायंस) एम्पलीफायर एक उपकरण है जिसका उपयोग एमओसीए आधारित नेटवर्क में समाक्षीय केबल लाइनों पर एमओसीए संकेतों को बढ़ाने और वितरित करने के लिए किया जाता है। MoCA तकनीक आमतौर पर घरों या इमारतों में पाए जाने वाले मौजूदा समाक्षीय केबल बुनियादी ढांचे पर इंटरनेट या मल्टीमीडिया सामग्री जैसे उच्च गति डेटा के प्रसारण की अनुमति देती है।
MoCA एम्पलीफायर क्या है?
MoCA एम्पलीफायर एक उपकरण है जिसका उपयोग MoCA नेटवर्क में समाक्षीय केबल लाइनों पर MoCA सिग्नल को बढ़ावा देने और वितरित करने के लिए किया जाता है। यह पूरे नेटवर्क में इष्टतम प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए संकेतों को बढ़ाता है।
MoCA तकनीक क्या है?
MoCA (मल्टीमीडिया ओवर कोएक्स एलायंस) एक नेटवर्किंग तकनीक है जो घर या भवन के भीतर मौजूदा समाक्षीय केबल बुनियादी ढांचे पर उच्च गति डेटा, जैसे इंटरनेट, वीडियो और अन्य मल्टीमीडिया सामग्री के प्रसारण को सक्षम बनाती है।
8-वे MoCA एम्पलीफायर कैसे स्थापित किया जाता है?
इंस्टॉलेशन में MoCA एम्पलीफायर के इनपुट पोर्ट को MoCA सिग्नल स्रोत, जैसे MoCA सक्षम राउटर या मॉडेम से कनेक्ट करना शामिल है। फिर प्रवर्धित MoCA संकेतों को एम्पलीफायर के आउटपुट पोर्ट का उपयोग करके विभिन्न स्थानों या उपकरणों में वितरित किया जाता है।

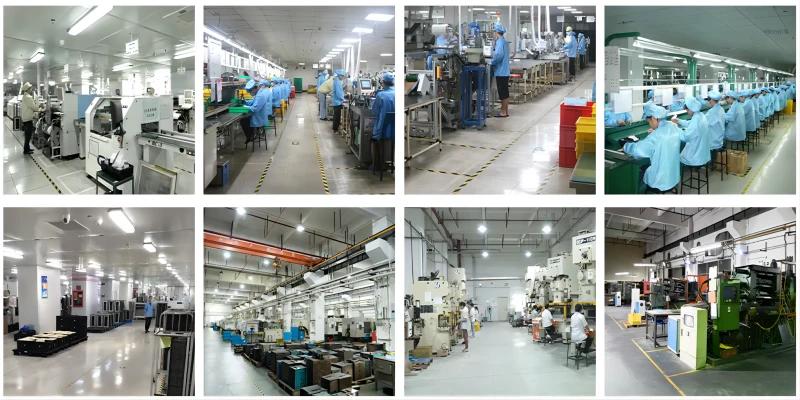

हमारी उत्पादन कार्यशाला
हमारा प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 8-वे MoCA एम्पलीफायर का उद्देश्य क्या है?
ए: 8-वे एमओसीए एम्पलीफायर का प्राथमिक उद्देश्य एमओसीए नेटवर्क के भीतर कई स्थानों या उपकरणों पर एमओसीए संकेतों को बढ़ाना और वितरित करना है। यह सुनिश्चित करता है कि MoCA सिग्नल पूरे नेटवर्क में अपनी ताकत और गुणवत्ता बनाए रखें।
प्रश्न: 8-वे MoCA एम्पलीफायर में कितने आउटपुट पोर्ट होते हैं?
ए: जैसा कि नाम से पता चलता है, एक 8-तरफ़ा MoCA एम्पलीफायर में आमतौर पर आठ आउटपुट पोर्ट होते हैं, जो इसे नेटवर्क के भीतर आठ अलग-अलग स्थानों या उपकरणों तक प्रवर्धित MoCA सिग्नल वितरित करने की अनुमति देता है।
प्रश्न: 8-वे MoCA एम्पलीफायर कैसे स्थापित किया जाता है?
उ: इंस्टॉलेशन में MoCA एम्पलीफायर के इनपुट पोर्ट को MoCA सिग्नल स्रोत, जैसे MoCA सक्षम राउटर या मॉडेम से कनेक्ट करना शामिल है। फिर प्रवर्धित MoCA संकेतों को एम्पलीफायर के आउटपुट पोर्ट का उपयोग करके विभिन्न स्थानों या उपकरणों में वितरित किया जाता है।
प्रश्न: क्या 8-वे MoCA एम्पलीफायर का उपयोग अन्य MoCA उपकरणों के साथ संयोजन में किया जा सकता है?
उत्तर: हां, एक मजबूत और उच्च गति वाला MoCA नेटवर्क बनाने के लिए 8{1}वे MoCA एम्पलीफायर का उपयोग अन्य MoCA उपकरणों, जैसे MoCA सक्षम राउटर, मॉडेम, या MoCA एडाप्टर के साथ संयोजन में किया जा सकता है।
