विवरण

25 डीबी लाभ, एलएनबी पावरिंग और ढलान मुआवजे के साथ 250 से 2150 मेगाहर्ट्ज डीबीएस एम्पलीफायर।

परिस्थिति

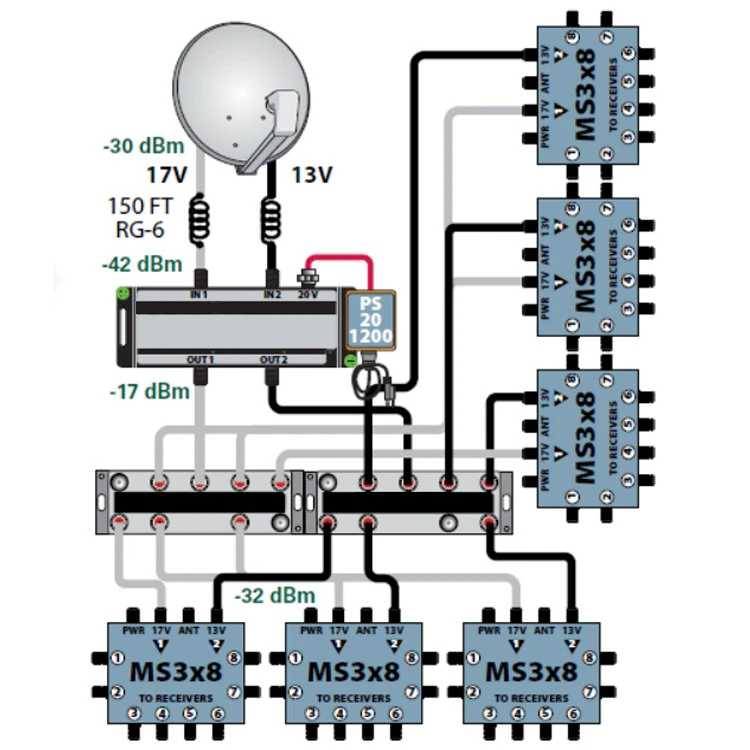

दोहरी एलएनबी से डीबीएस 250 से 2150 मेगाहर्ट्ज सिग्नलों को कई स्विचों को खिलाने के लिए संचालित, ध्रुवीयता लॉक और प्रवर्धित करने की आवश्यकता होती है।

समाधान

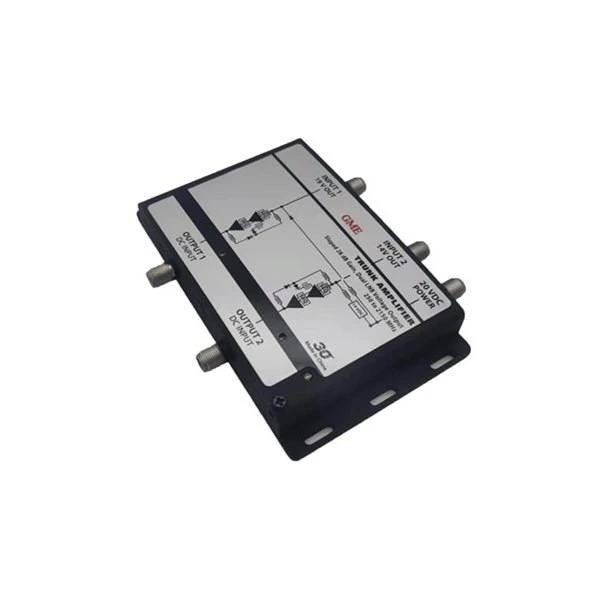

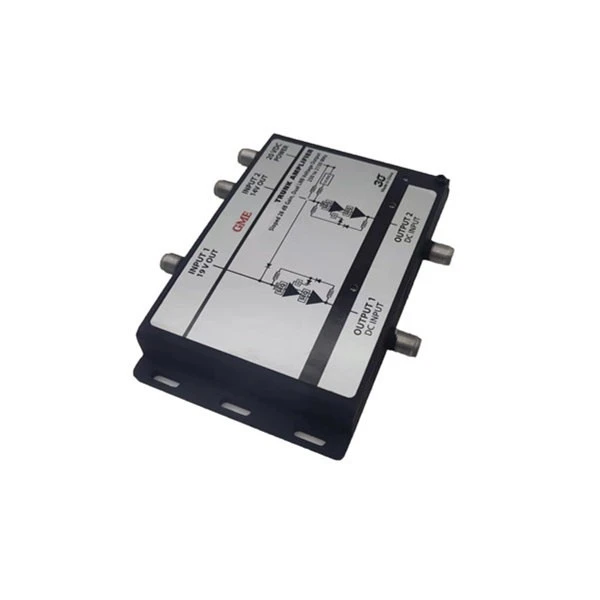

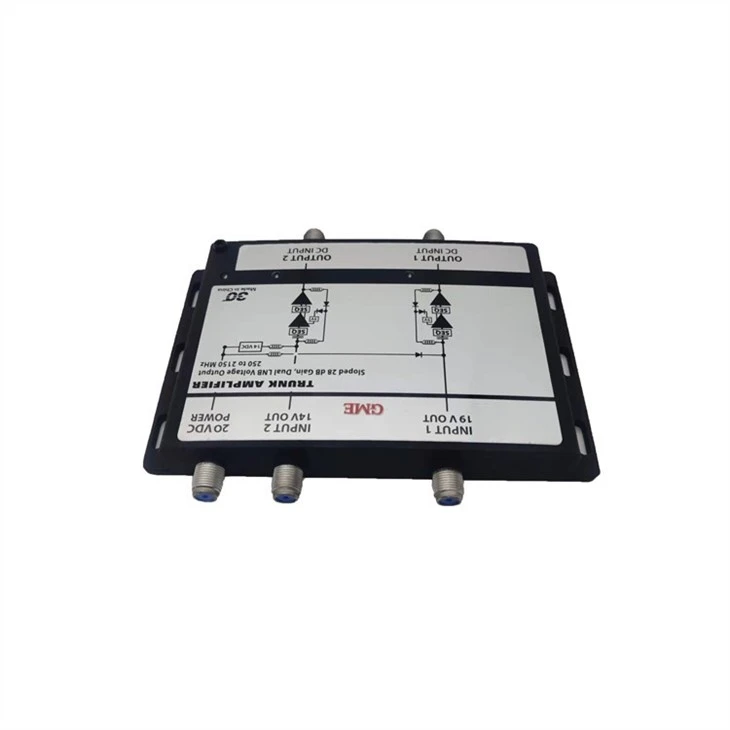

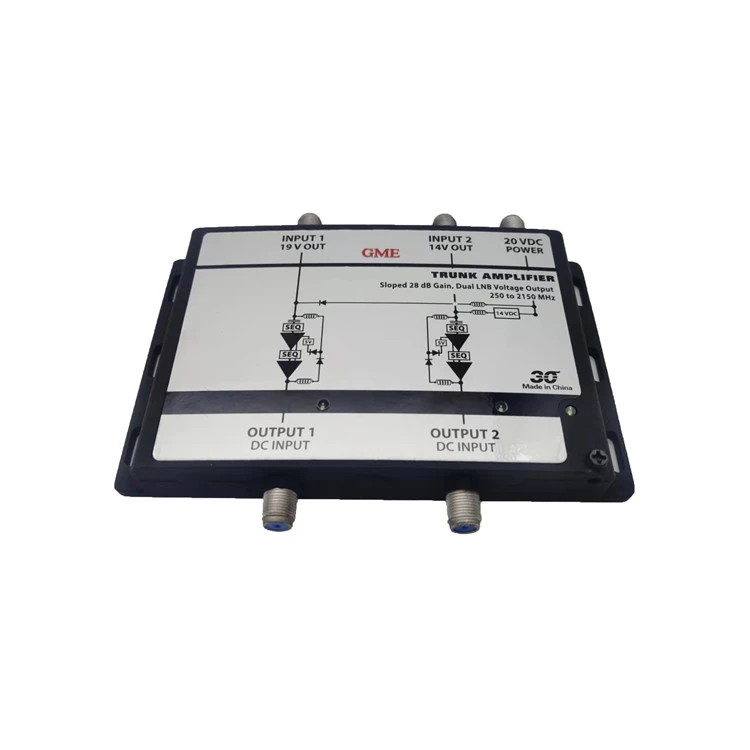

28 डीबी डुअल एलएनबी एम्प्लीफायर मॉडल एसडी टीए282-टी एक डीबीएस डुअल एलएनबी को पावर देता है, सिग्नल को बढ़ाता है और केबल ढलान की भरपाई के लिए उच्च आवृत्तियों पर पूर्व-जोर देता है।

विनिर्देश

उत्पत्ति का स्थान: गुआंग्डोंग, चीन
मॉडल संख्या: GDAMP-018 (SD TA282-T)
वस्तु	ठेठ	क्यूसी सीमा	परीक्षण की स्थितियाँ
आवृत्ति. श्रेणी			250-2150 मेगाहर्ट्ज
पाना
	+20डीबी	+18dB न्यूनतम	950 मेगाहर्ट्ज
	+24डीबी	+22dB न्यूनतम	1750 मेगाहर्ट्ज
	+28डीबी	+26dB न्यूनतम	2150 मेगाहर्ट्ज
समतलता
ढलान को छोड़कर	±0.2dB	±0.5dB अधिकतम	कोई भी 24MHz बैंड
ढलान	6dB	5dB न्यूनतम	250-2150 मेगाहर्ट्ज
वापसी हानि
इनपुट आउटपुट	-12 db	-10dB न्यूनतम	250-2150 मेगाहर्ट्ज
एकांत
क्रॉस ध्रुवीकरण	-35डीबी	-30dB न्यूनतम	250-2150 मेगाहर्ट्ज
इनपुट से इनपुट	-35डीबी	-30dB न्यूनतम	250-2150 मेगाहर्ट्ज
आउटपुट से आउटपुट	-35डीबी	-30dB न्यूनतम	250-2150 मेगाहर्ट्ज
इनपुट क्षमता
1dB संपीड़न	96dBuV	95dBuV मैक्स	950MHz इनपुट पर
ड्रॉप वोल्टेज के माध्यम से डीसी		1.2VDC अधिकतम	इनपुट से आउटपुट
मुक़ाबला		75 ओम	इनपुट/आउटपुट पोर्ट
योजक		एफ प्रकार की महिला	सभी बंदरगाह
इनपुट पोर्ट पर आउट वोल्टेज
इनपुट1 पोर्ट		19±0.5VDC	500mA लोड हो रहा है
इनपुट2 पोर्ट		13±0.5VDC	500mA लोड हो रहा है

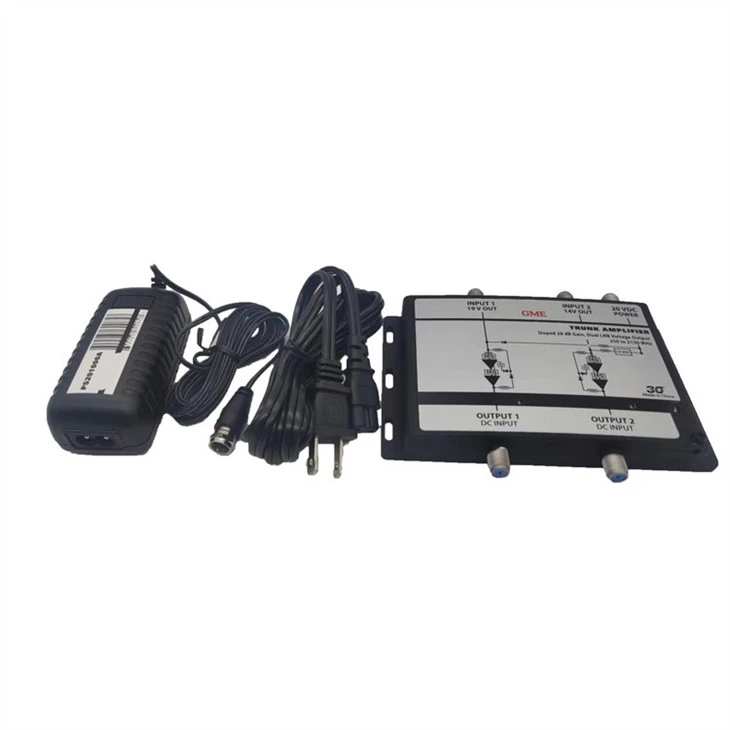

बिजली अनुकूलक
इनपुट		100-240VAC, 50/60Hz
उत्पादन		20VDC, 1200mA
सीईसी स्तर		छठी
