विवरण

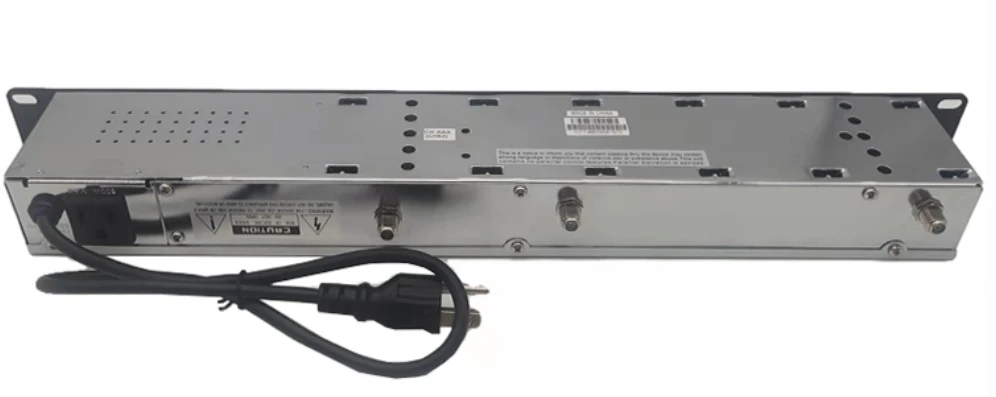

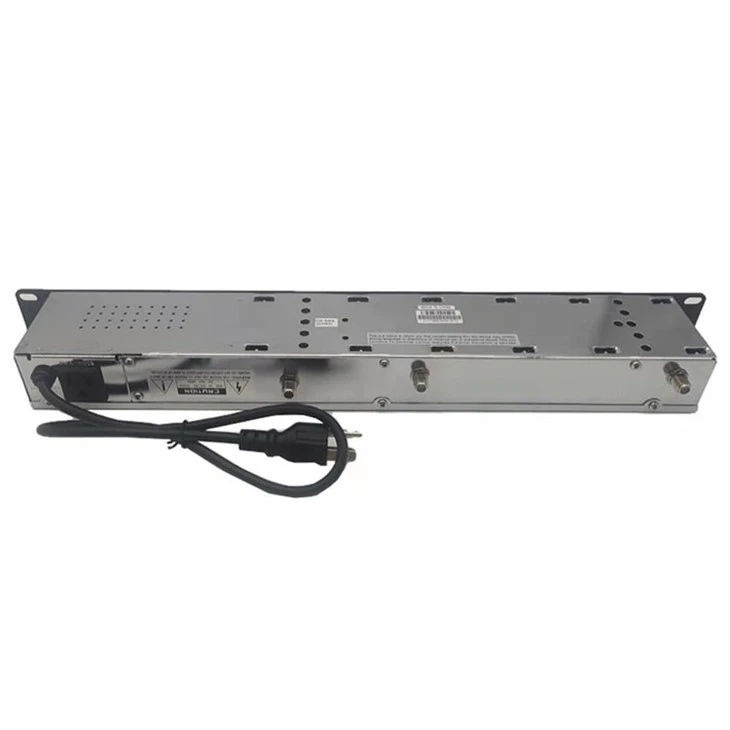

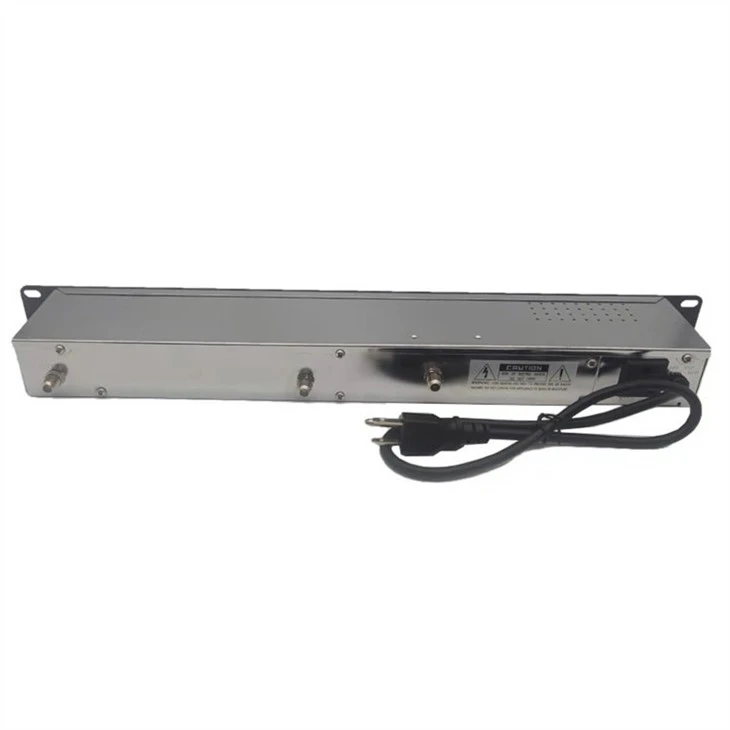

CT-SAW860 एक पूर्णतया ठोस-स्टेट ऑडियो/वीडियो मॉड्यूलेटर है जो 54MHz से {{4}MHz तक एक निश्चित चैनल पर मॉड्यूलेटेड वीडियो और ऑरल आरएफ कैरियर आउटपुट प्रदान करता है।
SAW फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर सैटेलाइट रिसीवर, डेमोडुलेटर, टीवी कैमरा, डीवीडी प्लेयर या वीडियो टेप रिकॉर्डर जैसे वीडियो स्रोतों से 0.7 - 2.5 वीपी-पी स्तर पर मानक ध्रुवता वीडियो स्वीकार करता है।

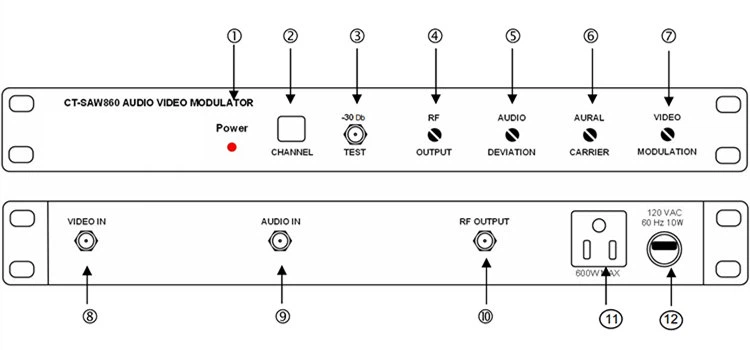

इकाई बंद सर्किट MATV, SMATV, या CATV सिस्टम के भीतर किसी भी अप्रयुक्त चैनल पर उच्च गुणवत्ता वाले वीडियो, रंग और ऑडियो सिग्नल प्रदान करती है। आसान संचालन के लिए, सभी स्तर के नियंत्रण फ्रंट पैनल पर स्थित हैं।
विनिर्देश
|
उत्पत्ति का स्थान: गुआंग्डोंग, चीन |
|
|
मॉडल संख्या: GDM-004 (GLM-SAW860) |
|
|
आरएफ |
|
|
1. आउटपुट चैनल |
टीवी वीएचएफ: 2-13, यूएचएफ: 14-69, सीएटीवी: 2-127 |
|
2. आउटपुट स्तर |
+55 डीबीएमवी (न्यूनतम) |
|
3. आउटपुट लेवल रेंज |
13 डीबी |
|
4. ए/वी कैरियर अनुपात |
-7dB से -22dB |
|
5. नकली आउटपुट |
वीडियो वाहक के नीचे -60 डीबी (@ए/वी वाहक राशन -15 डीबी, आउटपुट स्तर: +55डीबीएमवी) |
|
6. आवृत्ति सटीकता/स्थिरता |
±5 किलोहर्ट्ज़ |
|
7. आउटपुट प्रतिबाधा |
75 ओम |
|
8. आउटपुट रिटर्न हानि |
9 डीबी |
|
वीडियो |
|
|
1. वीडियो इनपुट स्तर |
0.7 वीपी-पी न्यूनतम @87.5% मॉड्यूलेशन |
|
2. विभेदक लाभ |
<5% (10 to 90% APL) |
|
3. विभेदक चरण |
<5˚ (10 to 90% APL) |
|
4. गुंजन और शोर |
-60 डीबी @87.5% मॉड्यूलेशन |
|
5. दृश्य वाहक शोर अनुपात |
60 डीबी @4 मेगाहर्ट्ज बीडब्ल्यू |
|
6. आवृत्ति प्रतिक्रिया |
±1.7 डीबी (30 हर्ट्ज से 4.2 मेगाहर्ट्ज) |
|
ऑडियो |
|
|
1. इनपुट स्तर |
±25 किलोहर्ट्ज़ विचलन के लिए 0.8 वी.पी |
|
2. इनपुट प्रतिबाधा |
600 ओम असंतुलित |
|
3. पूर्व-जोर |
75 µसेकंड |
|
सामान्य |
|
|
1. पावर इनपुट रेंज |
120 वीएसी, 60 हर्ट्ज़ |
|
2. ऑपरेटिंग तापमान |
32 ˚F ~ 122 ˚F |
|
3. कनेक्टर्स |
सभी "एफ" प्रकार |
|
यांत्रिक |
|
|
1. आयाम |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. वजन |
4.3 पाउंड |

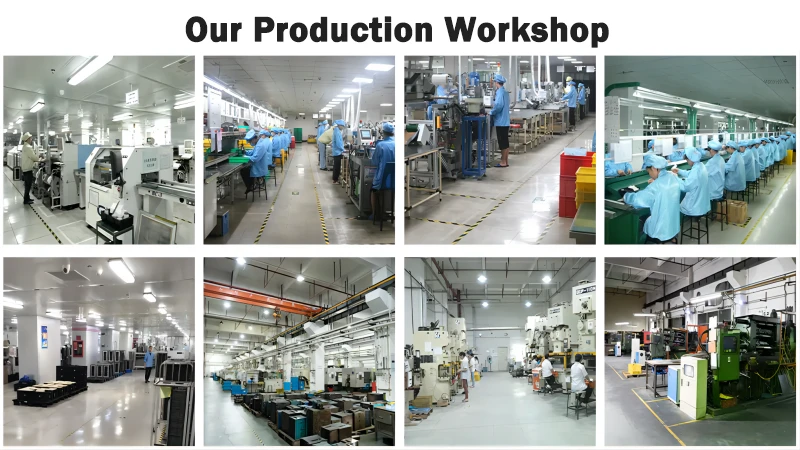

गुडमाइंड इलेक्ट्रॉनिक्स (शेन्ज़ेन) कंपनी लिमिटेड की स्थापना 1992 में 18 मिलियन अमेरिकी डॉलर की पंजीकृत पूंजी के साथ की गई थी। इसका अपना कारखाना शेन्ज़ेन में स्थित है और इसमें 1000 से अधिक कर्मचारी हैं। यह अनुसंधान एवं विकास, उत्पादन, बिक्री और सेवा को एकीकृत करने वाला एक उच्च तकनीक उद्यम है, कंपनी एंटीना/नेटवर्क संचार/ब्लूटूथ/एवी सहायक उपकरण/स्मार्ट होम/कार सहायक उपकरण पेशेवर विनिर्माण कंपनी में विशेषज्ञता रखती है। फैक्ट्री लंबवत रूप से एकीकृत है। फैक्ट्री में प्लास्टिक प्रोसेसिंग, मेटल स्टैम्पिंग, जिंक डाई कास्टिंग, एसएमटी, डीआईपी और असेंबली सेंटर हैं। कंपनी के पास मजबूत वित्तीय ताकत, पेशेवर आर एंड डी टीम, उत्कृष्ट विनिर्माण उपकरण और दुबला विनिर्माण है, और यह ग्राहकों के लिए उच्च गुणवत्ता वाले उत्पाद बनाने के लिए समर्पित है।
SAW फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर क्या है?
SAW फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर एक उपकरण है जिसका उपयोग आमतौर पर ऑडियो और वीडियो सिग्नल प्रसारित करने के लिए एनालॉग टेलीविज़न सिस्टम में किया जाता है। यह मॉड्यूलेटेड सिग्नल को सटीक रूप से आकार देने और फ़िल्टर करने, विशिष्ट आवृत्ति मानकों का अनुपालन सुनिश्चित करने और हस्तक्षेप को कम करने के लिए एक सरफेस अकॉस्टिक वेव (SAW) फ़िल्टर का उपयोग करता है।
इस संदर्भ में SAW फ़िल्टर कैसे काम करता है?
सरफेस अकॉस्टिक वेव (SAW) फ़िल्टर एक ध्वनिक तरंग उपकरण है जो रेडियो फ्रीक्वेंसी पर इलेक्ट्रॉनिक संकेतों को फ़िल्टर और संसाधित करता है। इस मॉड्यूलेटर में, यह ऑडियो वीडियो सिग्नल की आवृत्ति विशेषताओं को परिष्कृत करने में मदद करता है, यह सुनिश्चित करता है कि यह निर्दिष्ट आवृत्ति स्पेक्ट्रम के भीतर रहता है और हस्तक्षेप को कम करता है।
ऑडियो वीडियो मॉड्यूलेटर में SAW फ़िल्टर का उद्देश्य क्या है?
मॉड्यूलेटर में SAW फ़िल्टर मॉड्यूलेटेड सिग्नल को आकार देने और फ़िल्टर करने का कार्य करता है। यह विशिष्ट आवृत्ति मानकों को पूरा करने, आसन्न चैनलों के साथ हस्तक्षेप को रोकने और प्रसारित ऑडियो वीडियो सिग्नल की समग्र गुणवत्ता में सुधार करने में मदद करता है।
SAW फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर
SAW (सतह ध्वनिक तरंग) फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर एक उपकरण है जिसका उपयोग ऑडियो और वीडियो सिग्नल प्रसारित करने के लिए एनालॉग टेलीविजन सिस्टम में किया जाता है। इसमें एक SAW फ़िल्टर शामिल है, जो मॉड्यूलेटेड सिग्नल को सटीक रूप से आकार देने और फ़िल्टर करने के लिए एक ध्वनिक तरंग उपकरण है। यह विशिष्ट आवृत्ति मानकों का अनुपालन सुनिश्चित करने में मदद करता है और हस्तक्षेप को कम करता है।
क्या डिजिटल प्रसारण में बदलाव के साथ इस प्रकार का मॉड्यूलेटर अभी भी प्रासंगिक है?
डिजिटल प्रसारण में व्यापक बदलाव के साथ, SAW फिल्टर वाले पारंपरिक एनालॉग ऑडियो - वीडियो मॉड्यूलेटर कम आम होते जा रहे हैं। डिजिटल प्रसारण प्रणालियाँ अक्सर अधिक उन्नत मॉड्यूलेशन और एन्कोडिंग तकनीकों का उपयोग करती हैं।
मॉड्यूलेटर आसन्न चैनलों से हस्तक्षेप को कैसे संबोधित करता है?
SAW फ़िल्टर आसन्न चैनलों या अवांछित संकेतों से हस्तक्षेप को कम करने में सहायक है। यह सुनिश्चित करता है कि मॉड्यूलेटेड सिग्नल आवंटित आवृत्ति सीमा के भीतर रहता है, जिससे हस्तक्षेप का जोखिम कम हो जाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या एक SAW फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर कई चैनलों को संभाल सकता है?
उत्तर: हां, इसके डिज़ाइन और विशिष्टताओं के आधार पर, एक मॉड्यूलेटर कई चैनलों को संभाल सकता है। डिवाइस की क्षमताओं की जांच करना और क्षेत्रीय प्रसारण मानकों का अनुपालन सुनिश्चित करना महत्वपूर्ण है।
प्रश्न: मैं क्षेत्रीय प्रसारण मानकों के साथ अनुकूलता कैसे सुनिश्चित करूँ?
उत्तर: यह सुनिश्चित करने के लिए निर्माताओं या आपूर्तिकर्ताओं से परामर्श करना आवश्यक है कि SAW फ़िल्टर्ड ऑडियो वीडियो मॉड्यूलेटर आपके क्षेत्र में विशिष्ट प्रसारण मानकों और विनियमों का अनुपालन करता है।
प्रश्न: क्या इस प्रकार के उपकरणों के रखरखाव और उन्नयन के लिए समर्थन जारी है?
उत्तर: जैसे-जैसे एनालॉग प्रसारण प्रणालियाँ चरणबद्ध हो रही हैं, पारंपरिक एनालॉग मॉड्यूलेटर के रखरखाव और उन्नयन के लिए समर्थन सीमित हो सकता है। दीर्घकालिक व्यवहार्यता के लिए डिजिटल समाधानों में परिवर्तन पर विचार करें।
