विवरण

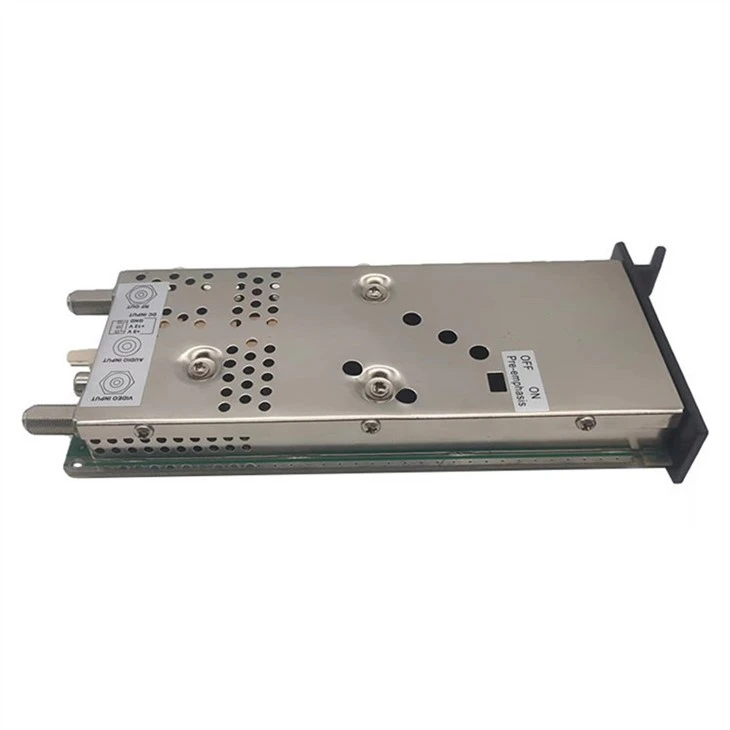

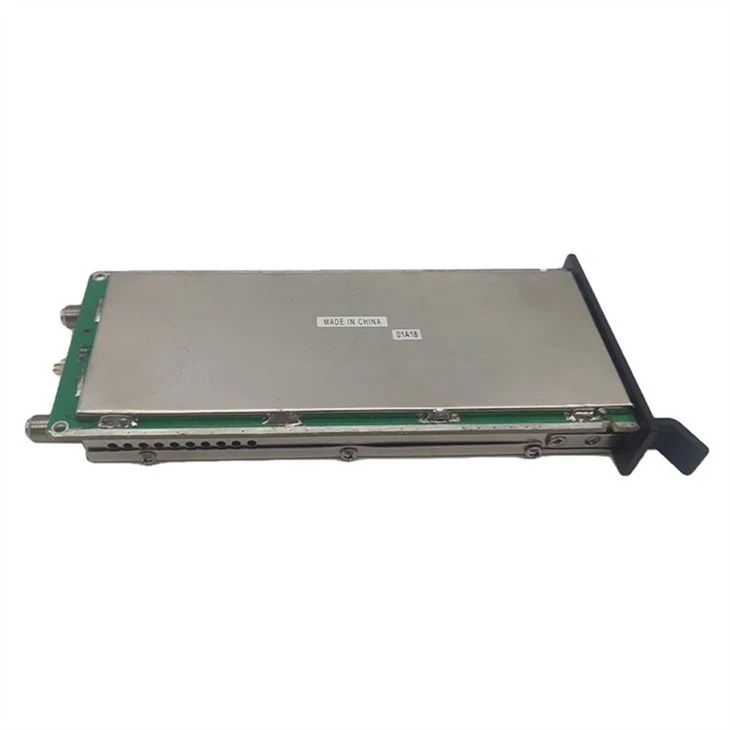

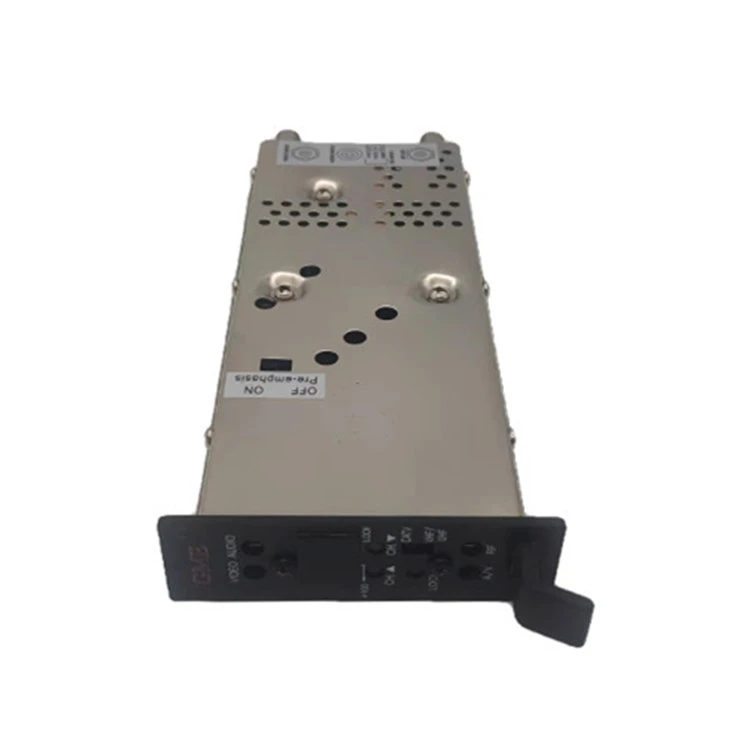

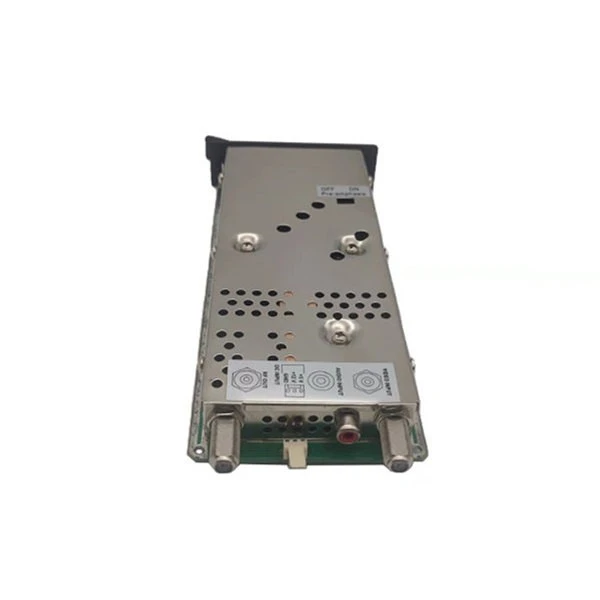

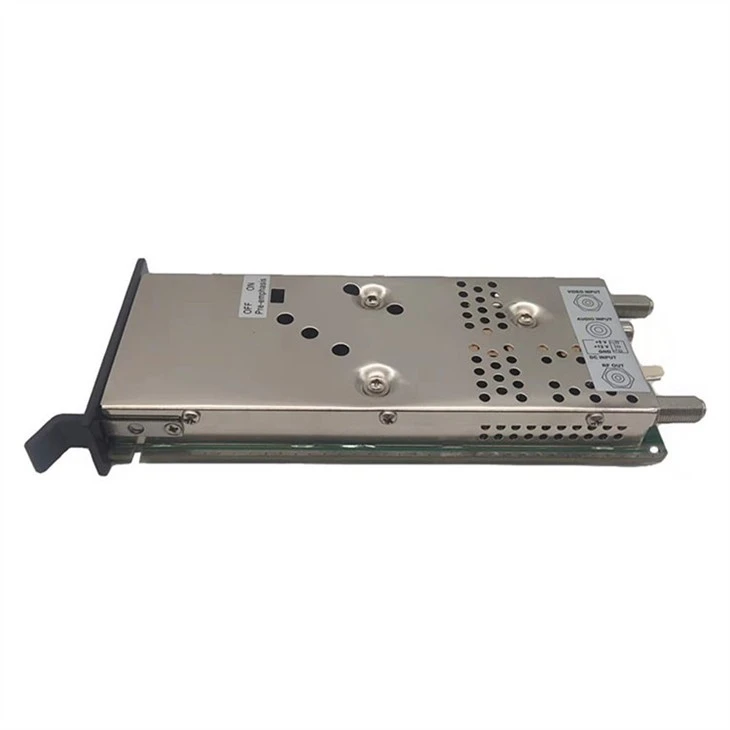

मॉड्यूलर एजाइल टीवी चैनल मॉड्यूलेटर MATCM-45 एक माइक्रोप्रोसेसर नियंत्रित पुन: प्रसारण गुणवत्ता, फेज़ लॉक्ड लूप संश्लेषित, फ़्रीक्वेंसी एजाइल CATV/TV टेलीविज़न मॉड्यूलेटर है। दोहरा रूपांतरण और बेहतर SAW फ़िल्टरिंग आसन्न चैनल अनुकूलता और नकली मुक्त आउटपुट प्रदान करता है। MATCM-45 CATV और टीवी आवृत्तियों सहित 50 से 864मेगाहर्ट्ज तक 45dB आउटपुट स्तर प्रदान करता है। चैनलाइज़ेशन कॉन्फ़िगरेशन को फ्रंट पैनल पर स्थित ऊपर/नीचे बटन द्वारा बदला जा सकता है।
- दोहरा हेटेरोडाइन रूपांतरण
- 45dBmV न्यूनतम @50-864MHz
- शोर अनुपात के बेहतर वाहक के लिए स्वचालित बैंड विभाजन फ़िल्टर
- देखा फ़िल्टर किया गया
- टीवी, CATV, फ़्रीक्वेंसी और लॉक फ़ंक्शन का समर्थन करता है
- स्वचालित सेटिंग के साथ एफसीसी आवृत्ति ऑफसेट
- समग्र बीटीएससी स्टीरियो सिग्नल के सम्मिलन के लिए साइड पैनल से पूर्व - जोर हार स्विच तक पहुंच योग्य।
विनिर्देश
|
उत्पत्ति का स्थान: गुआंग्डोंग, चीन |
|||
|
मॉडल संख्या: GDM-007 (एमएटीसीएम-45) |
|||
|
वस्तु |
ठेठ |
QCLIMIT |
परीक्षण की स्थितियाँ |
|
आरएफ बाहर |
|||
|
आवृति सीमा |
|
|
54 - 864 मेगाहर्ट्ज |
|
एफसीसी फ्रीक्वेंसी ऑफसेट |
|
स्वचालित |
प्रत्येक चैनल के लिए आवश्यकता के अनुसार {{0}KHz, +25KHz या कोई नहीं +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
आउटपुट चैनल |
|
|
सीएटीवी: सीएच.2 - सीएच.135 टीवी (वीएचएफ)-सीएच.2-सीएच.13 (यूएचएफ).सीएच.14-सीएच.78 |
|
आउटपुट स्तर |
|
+45 डीबीएमवी न्यूनतम। |
|
|
आउटपुट स्तर नियंत्रण |
|
>10 डीबी |
|
|
आउटपुट प्रतिबाधा |
|
75 ओम |
|
|
चित्र वाहक आवृत्ति |
|
65 किलोहर्ट्ज़ |
|
|
इंटर - वाहक आवृत्ति |
|
65 किलोहर्ट्ज़ |
|
|
पी/एस कैरियर अनुपात |
|
-11 - -30dB न्यूनतम. |
|
|
निकटवर्ती चैनल बीट (-4.5 मेगाहर्ट्ज) |
|
-60 डीबी न्यूनतम। |
ओवर गेन कंट्रोल रेंज |
|
पासबैंड समतलता |
|
61.5 डीबी पी/वी मैक्स। |
|
|
नकली- |
|
|
@आउटपुट लेवल सेट 45dBmV |
|
बैंड में |
|
-60 डीबी न्यूनतम। |
ए/वी अनुपात @-15dBc |
|
बैंड से बाहर है |
|
-58 डीबी न्यूनतम। |
@ 54 - 864 मेगाहर्ट्ज |
|
चैनल चयनात्मकता |
|
|
ए/वी अनुपात @-15dBc |
|
एफवी - 6.00मेगाहर्ट्ज |
|
55 डीबी न्यूनतम। |
|
|
एफवी - 3.58मेगाहर्ट्ज |
|
55 डीबी न्यूनतम। |
|
|
एफवी - 2.42मेगाहर्ट्ज |
|
55 डीबी न्यूनतम। |
|
|
एफवी - 1.50मेगाहर्ट्ज |
|
55 डीबी न्यूनतम। |
|
|
एफवी- 1.25मेगाहर्ट्ज |
|
30 डीबी न्यूनतम। |
|
|
इंटरमॉड्यूलेशन विरूपण |
|
57 डीबीसी न्यूनतम। |
दृश्य वाहक @45dBmV |
|
3 टोन 920 बीट |
|
|
श्रवण वाहक @-15dBc Fa +3.58मेगाहर्ट्ज @-17dBc |
|
अवशिष्ट एफएम |
<2 KHz |
|
चरम विचलन @10KHz अवधि |
|
वाहक/शोर |
|
60dB न्यूनतम. |
|
|
आउटपुट रिटर्न हानि |
|
-3 डीबी न्यूनतम। |
@54 - 864मेगाहर्ट्ज |
|
डाल में |
|||
|
वीडियो |
|
|
|
|
वीडियो इनपुट प्रतिबाधा |
|
75 ओम |
|
|
मॉड्यूलेशन की अधिकतम वीडियो गहराई |
|
87.5% न्यूनतम. |
इनपुट स्तर 0.8Vp-p |
|
वीडियो इनपुट @87.5% मॉड्यूलेशन |
|
1+0.4 , -0.3 वीपी-पी |
|
|
सी/एल विलंब |
|
0±50 एनसेक |
वीडियो 87.5% मॉड्यूलेशन, टीएसजी95 एनटीएससी एनटीसी7 सीएमपीएसटी के साथ टेस्ट सिग्नल। |
|
विभेदक धासे |
|
5 डिग्री से कम या उसके बराबर |
टीएसजी95 एनटीएससी एनटीसी7 सीएमपीएसटी के साथ परीक्षण सिग्नल। |
|
वीडियो इनपुट वापसी हानि |
|
-18 डीबी न्यूनतम। |
4.2 मेगाहर्ट्ज तक |
|
ऑडियो |
|
|
|
|
ऑडियो इनपुट प्रतिबाधा |
|
10 कोहम |
असंतुलित करना |
|
ऑडियो विचलन |
|
260 एमवी आरएमएस मैक्स। |
@±25KHz PK iv/800Hz टोन |
|
ऑडियो प्री-जोर |
|
75 यू सेक |
बंद/बंद स्विच चयनित |
|
सामान्य |
|||
|
कनेक्टर प्रकार: वीडियो इन/आरएफ आउट |
|
एफ प्रकार |
|
|
कनेक्टर प्रकार: ऑडियो इन |
|
आरसीए प्रकार |
|
|
डीसी पावर इनपुट-टी |
|
|
|
|
+12वी/280एमए |
|
±0.2 वीडीसी |
|
|
+5V / 400mA |
|
±0.2 वीडीसी |
|
|
परिचालन तापमान |
|
|
@O डिग्री से +50 डिग्री |
|
आकार |
|
|
डब्ल्यू(2.5सीएम) * एच(8.9सीएम) * डी(21.5) |
|
वज़न |
|
|
0.38 किग्रा |
