एसएफपी ट्रांसीवर तकनीकी अवलोकन
एसएफपी (लघु रूप -फैक्टर प्लगेबल) ट्रांसीवर उच्च प्रदर्शन, लागत {{2}अनुकूलित ऑप्टिकल मॉड्यूल हैं जिन्हें डेटा दरों का समर्थन करने के लिए डिज़ाइन किया गया है1.25 जीबीपीएसएक से अधिक20 किमी संचरण दूरीका उपयोग करते हुए9/125μm सिंगल -मोड फाइबर (SMF).
प्रत्येक ट्रांसीवर तीन प्रमुख कार्यात्मक ब्लॉकों को एकीकृत करता है:
- A लेजर ट्रांसमीटरउच्च-स्पीड ऑप्टिकल सिग्नल जेनरेशन के लिए।
- A पिन फोटोडायोडए के साथ युग्मितट्रांसिमपेडेंस एम्पलीफायर (टीआईए)कुशल सिग्नल रिसेप्शन के लिए।
- A डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस (डीडीएमआई)वास्तविक समय पर निष्पादन ट्रैकिंग के लिए नियंत्रण इकाई।
सभी मॉड्यूल अनुपालन करते हैंकक्षा I लेज़र सुरक्षा मानक (प्रति IEC 60825-1 / FDA 21 CFR 1040.10), सामान्य परिचालन स्थितियों के तहत आंखों का सुरक्षित संचालन सुनिश्चित करना।
उत्पाद की विशेषताएँ
● एमक्यूडब्ल्यू संरचना के साथ अनकूल्ड लेजर डायोड
● InGaAs पिन-TIA फोटोडायोड रिसीवर
● 9/125μm एसएमएफ
● बीड़ीआइ सिंगल मोड ट्रांसीवर एसएफपी फुटप्रिंट
● एलसी या एससी ऑप्टिकल इंटरफ़ेस वैकल्पिक हैं
● एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
● डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस
● एकल +3.3V विद्युत आपूर्ति
● सीएमएल विभेदक इनपुट और आउटपुट
● LVTTL सिग्नल डिटेक्शन आउटपुट
● आईटीयू-टी जी.957 के अनुरूप
● RoHS के अनुरूप और सीसा रहित
● कम ईएमआई के लिए धातु संलग्नक
● ऑपरेटिंग केस तापमान:
मानक: 0 से +70 डिग्री
विस्तार: -20 से +85 डिग्री
औद्योगिक: -40 से +85 डिग्री
पैरामीटर
|

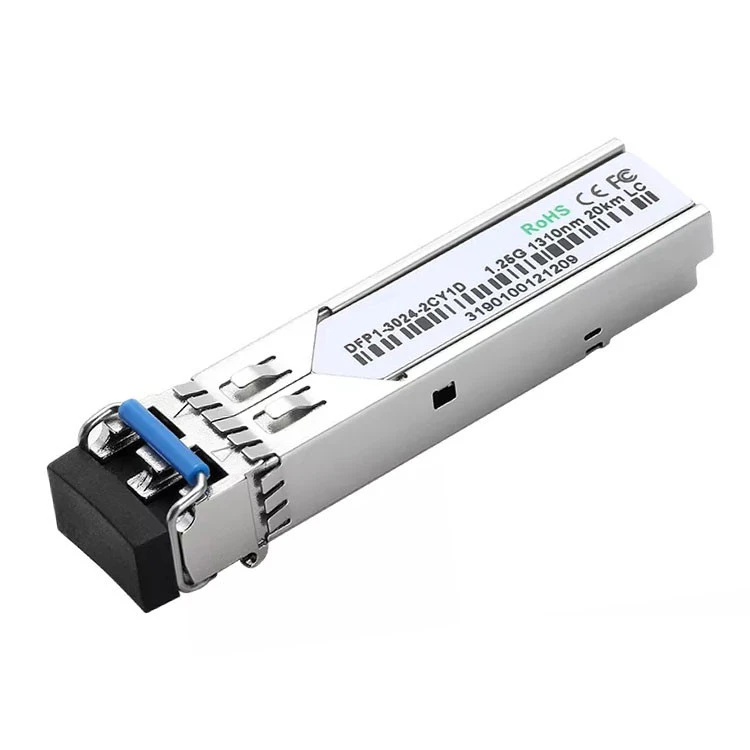

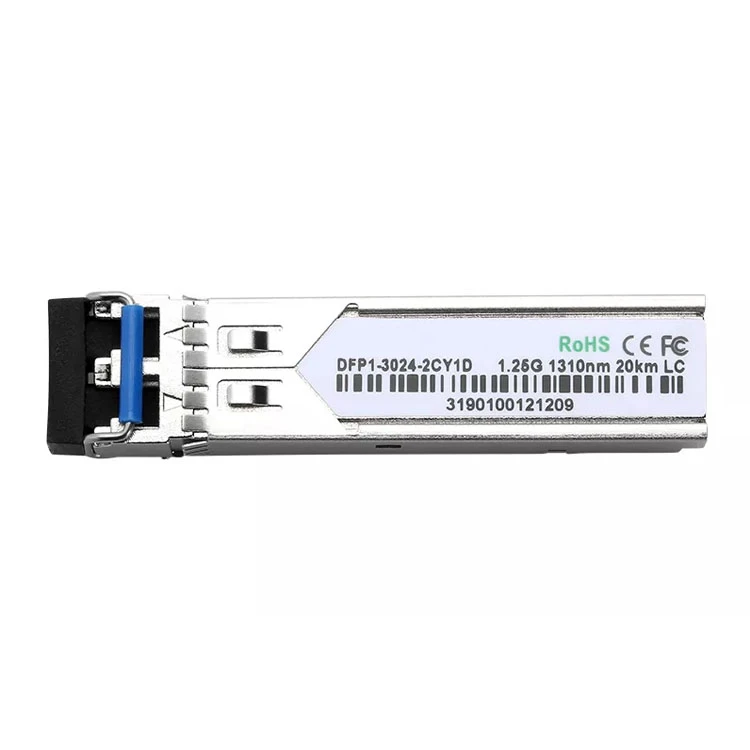

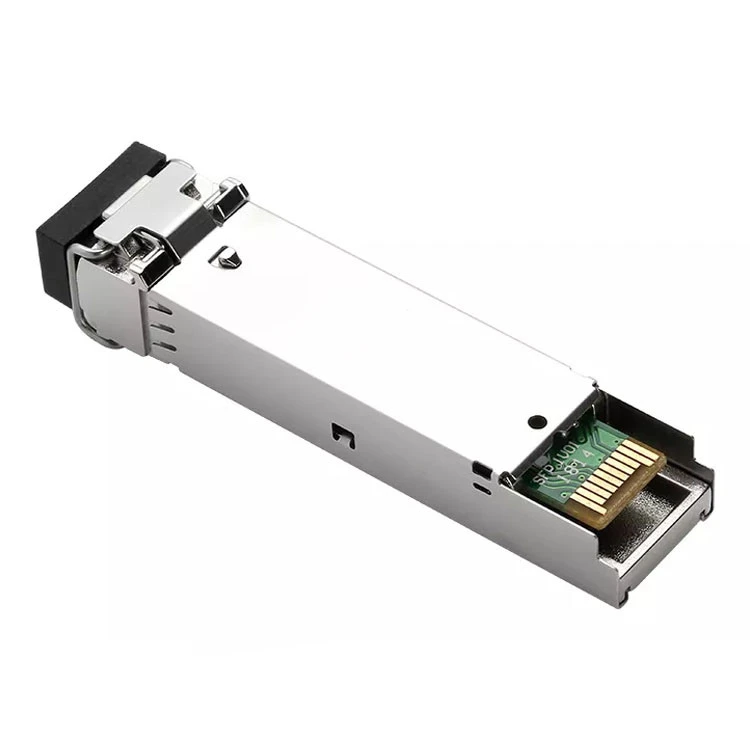

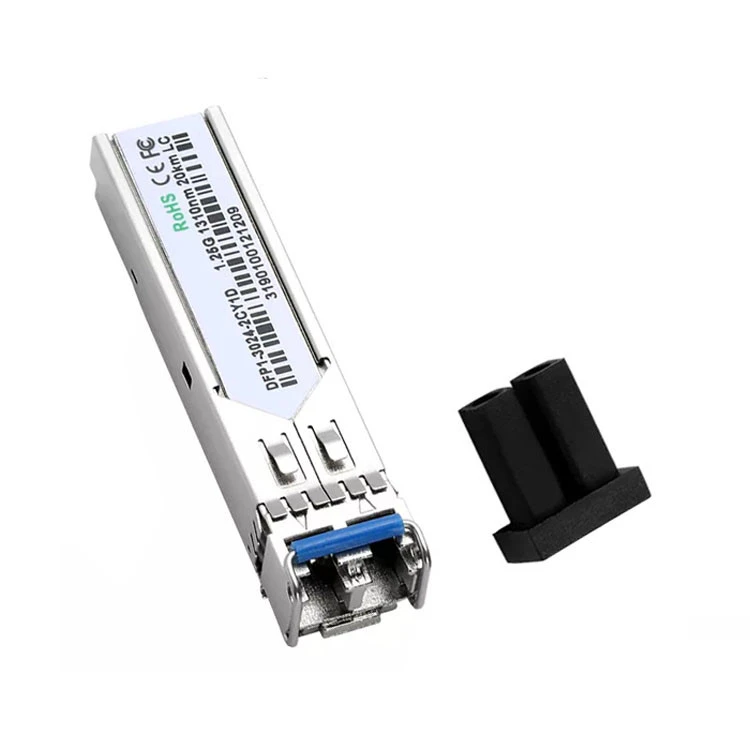

विवरण: 1.25G SFP बीड़ी 20KM ट्रांसीवर
|
|
|
उपयोग
|
एफटीटीएक्स एफटीटीएच एफटीटीआर एफटीटीबी
|
|
नेटवर्क
|
वायरलेस लेन
|
|
आधार - सामग्री दर
|
1.25 जीबीपीएस
|
|
तरंग दैर्ध्य
|
1310एनएम
|
|
दूरी
|
20 किमी
|
|
फाइबर प्रकार
|
दोहरी फाइबर
|
|
कनेक्टर प्रकार
|
नियंत्रण रेखा
|
|
बिजली की आपूर्ति
|
3.3V
|
|
तापमान
|
मानक: 0 से +70 डिग्री विस्तार: -20 से +85 डिग्री औद्योगिक: -40 से +85 डिग्री
|
|
प्रमाणन
|
आरओएचएस एफसी सीई
|
|
वारंटी समय
|
1 वर्ष
|
|
रंग
|
चाँदी
|
|
प्रकार
|
फाइबर ऑप्टिक ट्रांसीवर
|
