विनिर्देश

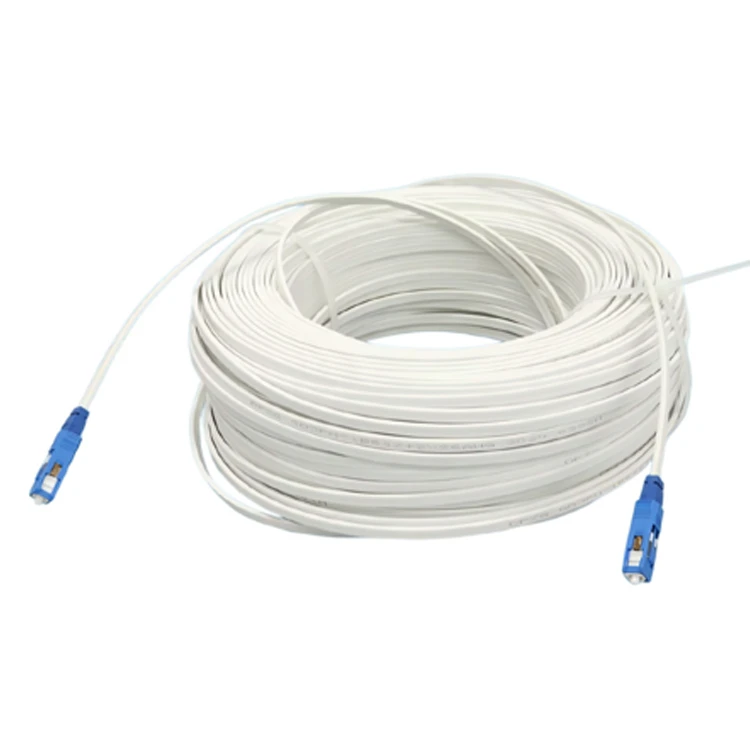

| ऑप्टिकल -इलेक्ट्रिकल कम्पोजिट केबल के विनिर्देश | ||
| स्थापना वातावरण | इनडोर | |
| पैकेट | केबल ट्रे पैकेजिंग | |
| काम का माहौल | -20 डिग्री ~+70 डिग्री | |
| परिचालन आर्द्रता | 0%RH-95%RH | |
| न्यूनतम स्थापना तापमान | -109C | |
| भंडारण तापमान | -20 डिग्री ~+70 डिग्री | |
| रेटेड ऑपरेटिंग वोल्टेज (डीसी) | 48~56V | |
| रेटेड ऑपरेटिंग करंट (डीसी) | 0.25 A | |
| लंगड़ा मंदक ग्रेड | ईसी60332-1 | |
| ऑप्टिकल {{0}इलेक्ट्रिक कम्पोजिट केबल की संरचना और आयामों का विवरण | ||
| प्रकाशित तंतु | फाइबर कोर संख्या | 1 कोर |
| कलई करना | नीला | |
| तंग आवरण | व्यास | 0.6 मिमी |
| सामग्री | एलएसजेड | |
| सुदृढीकरण | सामग्री | अरामिड सूत |
| कंडक्टर | सामग्री | नंगा तांबा |
| व्यास | 0.48(7*0.16मिमी) | |
| मात्रा | 2 | |
| इन्सुलेशन म्यान | सामग्री | पीवीसी |
| रंग | सकारात्मक इलेक्ट्रोड:लाल; | |
| नकारात्मक इलेक्ट्रोड: नीला; | ||
| मोटाई | 0.3 मिमी | |
| ऑप्टिकल-इलेक्ट्रिक कम्पोजिट केबल बाहरी आवरण |
सामग्री | एलएसजेड |
| रंग | सफ़ेद | |
| ऑप्टिकल फाइबर कम्पोजिट केबल का आकार | 1.8 मिमी×3.0 मिमी | |
| ऑप्टिकल फाइबर कम्पोजिट केबल की लंबाई | 500 मीटर/डिस्क | |
| ऑप्टिकल फाइबर कम्पोजिट केबल का वजन | 12 किग्रा/किमी | |
| अधिकतम लोड दूरी |
जब ट्रंक ऑप्टिकल फाइबर कंपोजिट केबल 20 मीटर लंबा होता है, तो शाखा ऑप्टिकल फाइबर कंपोजिट केबल अधिकतम 80 मीटर का समर्थन करता है | |
| जब ट्रंक ऑप्टिकल फाइबर कंपोजिट केबल 2 मीटर लंबा होता है, तो शाखा ऑप्टिकल फाइबर कंपोजिट केबल अधिकतम 150 मीटर का समर्थन करता है | ||
| ऑप्टोइलेक्ट्रॉनिक मिश्रित केबलों के विद्युत प्रदर्शन संकेतक | ||
| अधिकतम कंडक्टर प्रतिरोध | 140(तापमान:20 डिग्री; इकाई:क्यू/किमी) | |
| न्यूनतम इन्सुलेशन प्रतिरोध | 0.0094(तापमान:70 डिग्री; इकाई:MΩ/किमी) | |
| वोल्टेज परीक्षण | 1.5 केवी, एसी 1 मिनट, नहीं | |
| ऑप्टोइलेक्ट्रॉनिक मिश्रित केबलों के यांत्रिक प्रदर्शन संकेतक | ||
| तन्य बल | 150/80(अल्पकालिक/दीर्घकालिक,एन) | |
| मुंहतोड़ | 2200/1100 (लघु/दीर्घकालिक, एन/100मिमी) | |
| न्यूनतम झुकने त्रिज्या | 42/84(स्थैतिक/गतिशील,मिमी) | |
| फाइबर विशिष्टताएँ | ||
| फाइबर मोड | एकल मोड | |
| फाइबर प्रकार | आईटीयू जी.657ए2 | |
| अधिकतम क्षीणन | 1310एनएम:0.37डीबी/किमी | |
| कीमत | 1550एनएम:0.23डीबी/किमी | |
| ऑप्टिकल-इलेक्ट्रिकल कम्पोजिट केबल मानक | ||
| ऑप्टिकल मानक | आईईसी60794,आईटीयूजी.657 | |
| विद्युत मानक | जीबी/टी5023.2,आईईसी61156-1-4 | |
| RoHS2.0 | हाँ | |
| ऑप्टिकल कनेक्टर विनिर्देश | ||
| कनेक्टर टायो | एससी/यूपीसी | |
| मिलान फाइबर ऑप्टिक केबल आकार | फोटोइलेक्ट्रिक कम्पोजिट केबल:1.8x4.2(मिमी) | |
| कनेक्टर का आकार | 8×8×45(एच×डब्ल्यू×एल,मिमी) | |
| उपयोग | इनडोर | |
| निवेशन हानि(डीबी) | औसत मान: 0.25 से कम या उसके बराबर | |
| अधिकतम मान: 0.5 से कम या उसके बराबर | ||
| वापसी हानि(डीबी) | न्यूनतम मान: 40 से अधिक या उसके बराबर | |
| लचीला | लोड:40एन | |
| समय:1 मिनट | ||
| ज्वाला मंदक | UL94-VO | |
| चलने की क्षमता | रेटेड करंट 0.25A@48~56V | |
| अधिकतम समर्थन 0.5A@56V | ||
| विद्युत इन्सुलेशन प्रतिरोध | 500MQ से अधिक या उसके बराबर (कमरे के तापमान पर DC500V) | |
| मध्यम दबाव | रिसाव धारा 0.5mA(1000V,1min) से कम या उसके बराबर | |
| चालकता परीक्षण | कोई शॉर्ट या ओपन सर्किट नहीं, कमरे का तापमान | |
| -प्रतिरोध पर | Rtest 30mΩ से कम या उसके बराबर | |
| ऑप्टिकल कनेक्टर परिचालन तापमान |
400 डिग्री ~+800 डिग्री | |
| परिचालन आर्द्रता | <95%RH | |
| RoHS और पहुंच | हाँ | |
