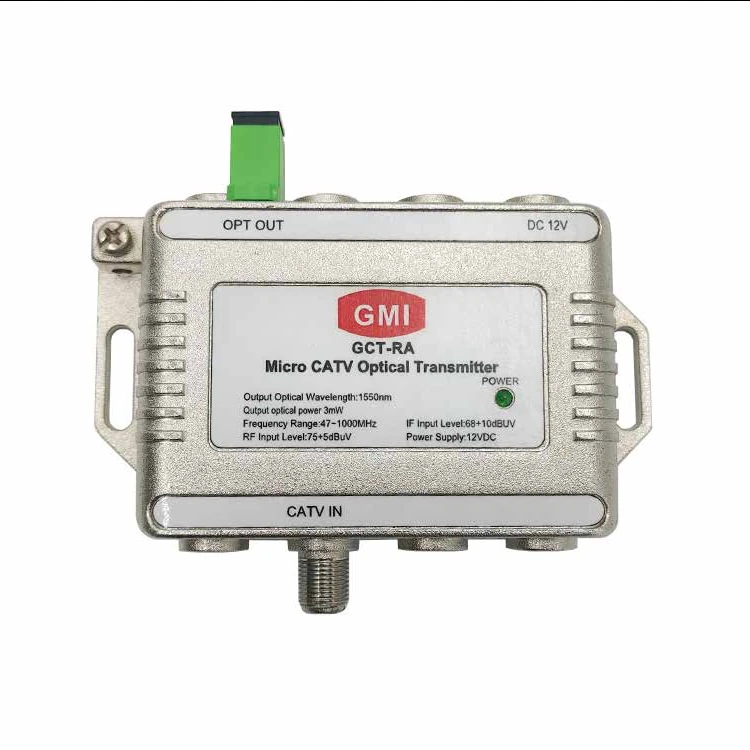

A सीएटीवी ऑप्टिकल ट्रांसमीटरएक उपकरण में उपयोग किया जाता हैकेबल टेलीविजन (CATV) नेटवर्कफाइबर ऑप्टिक केबलों पर ट्रांसमिशन के लिए इलेक्ट्रिकल आरएफ (रेडियो फ्रीक्वेंसी) सिग्नल को ऑप्टिकल सिग्नल में बदलने के लिए। यह तकनीक आधुनिक केबल टीवी वितरण प्रणालियों के लिए आवश्यक है, जो लंबी दूरी, न्यूनतम नुकसान और हस्तक्षेप के साथ लंबी दूरी, उच्च गुणवत्ता वाले सिग्नल डिलीवरी को सक्षम करती है।
यह काम किस प्रकार करता है:
आरएफ सिग्नल इनपुट:ट्रांसमीटर एक केबल टीवी हेडेंड से आरएफ सिग्नल प्राप्त करता है, जिसमें कई टेलीविजन चैनल और डेटा सिग्नल शामिल हैं।
लेजर मॉड्यूलेशन:आरएफ सिग्नल एक उच्च-शक्ति लेजर को नियंत्रित करता है, आमतौर पर उपयोग कर रहा हैप्रत्यक्ष मॉडुलन(कम लागत वाले अनुप्रयोगों के लिए) याबाह्य मॉडुलन(बेहतर प्रदर्शन और कम विरूपण के लिए)।
ऑप्टिकल सिग्नल आउटपुट:संशोधित लेजर एक ऑप्टिकल सिग्नल को आउटपुट करता है, जो फाइबर ऑप्टिक केबलों के माध्यम से वितरण नोड या ऑप्टिकल रिसीवर के लिए प्रेषित होता है।
सिग्नल वितरण:प्राप्त अंत में, ऑप्टिकल सिग्नल को वापस आरएफ संकेतों में बदल दिया जाता है और समाक्षीय केबलों के माध्यम से अंत-उपयोगकर्ताओं को वितरित किया जाता है।
प्रमुख विशेषताऐं:
उच्च शक्ति उत्पादन:आमतौर पर संचालित होता है1310 एन.एम.या1550 एन.एम.कुशल फाइबर ट्रांसमिशन के लिए तरंग दैर्ध्य।
कम विरूपण और शोर:उपयोगDFB (वितरित प्रतिक्रिया) लेजरयाईडीएफए (एर्बियम-डोपेड फाइबर एम्पलीफायरों)प्रदर्शन बढ़ाने के लिए।
लंबी दूरी ट्रांसमिशन:ऑप्टिकल फाइबर सिग्नल की गिरावट को कम करते हैं, जिससे दसियों या यहां तक कि सैकड़ों किलोमीटर पर संचरण की अनुमति मिलती है।
एकाधिक सिग्नल समर्थन:एनालॉग टीवी, डिजिटल टीवी, इंटरनेट और वॉयस सेवाओं को एक साथ प्रसारित कर सकते हैं।
आवेदन:
CATV नेटवर्क:फाइबर-ऑप्टिक इन्फ्रास्ट्रक्चर पर केबल टीवी सिग्नल वितरित करना।
Ftth (घर के लिए फाइबर):हाई-स्पीड ब्रॉडबैंड के लिए हाइब्रिड फाइबर-कोक्सिअल (एचएफसी) नेटवर्क में उपयोग किया जाता है।
IPTV और डेटा ट्रांसमिशन:डिजिटल वीडियो और हाई-स्पीड इंटरनेट सेवाओं का समर्थन करना।
