आधुनिक ब्रॉडबैंड एक्सेस नेटवर्क में,एफटीटीएच (फाइबर टू द होम)प्रमुख परिनियोजन समाधान बन गया है। जैसे-जैसे उपभोक्ताओं की हाई{1}}डेफिनिशन वीडियो, इंटरैक्टिव टीवी और हाई{2}स्पीड इंटरनेट की मांग बढ़ती जा रही है,एजीसी सीएटीवी रिसीवर (स्वचालित लाभ नियंत्रण केबल टेलीविजन रिसीवर)एफटीटीएच सिस्टम के भीतर तेजी से महत्वपूर्ण भूमिका निभाता है। यह लेख एफटीटीएच एजीसी सीएटीवी रिसीवर के कार्य सिद्धांतों, तकनीकी लाभों, अनुप्रयोग परिदृश्यों और उद्योग के रुझानों का एक व्यापक अवलोकन प्रदान करता है, जिससे पाठकों को इस आवश्यक नेटवर्क घटक को पूरी तरह से समझने में मदद मिलती है।
FTTH AGC CATV रिसीवर क्या है?

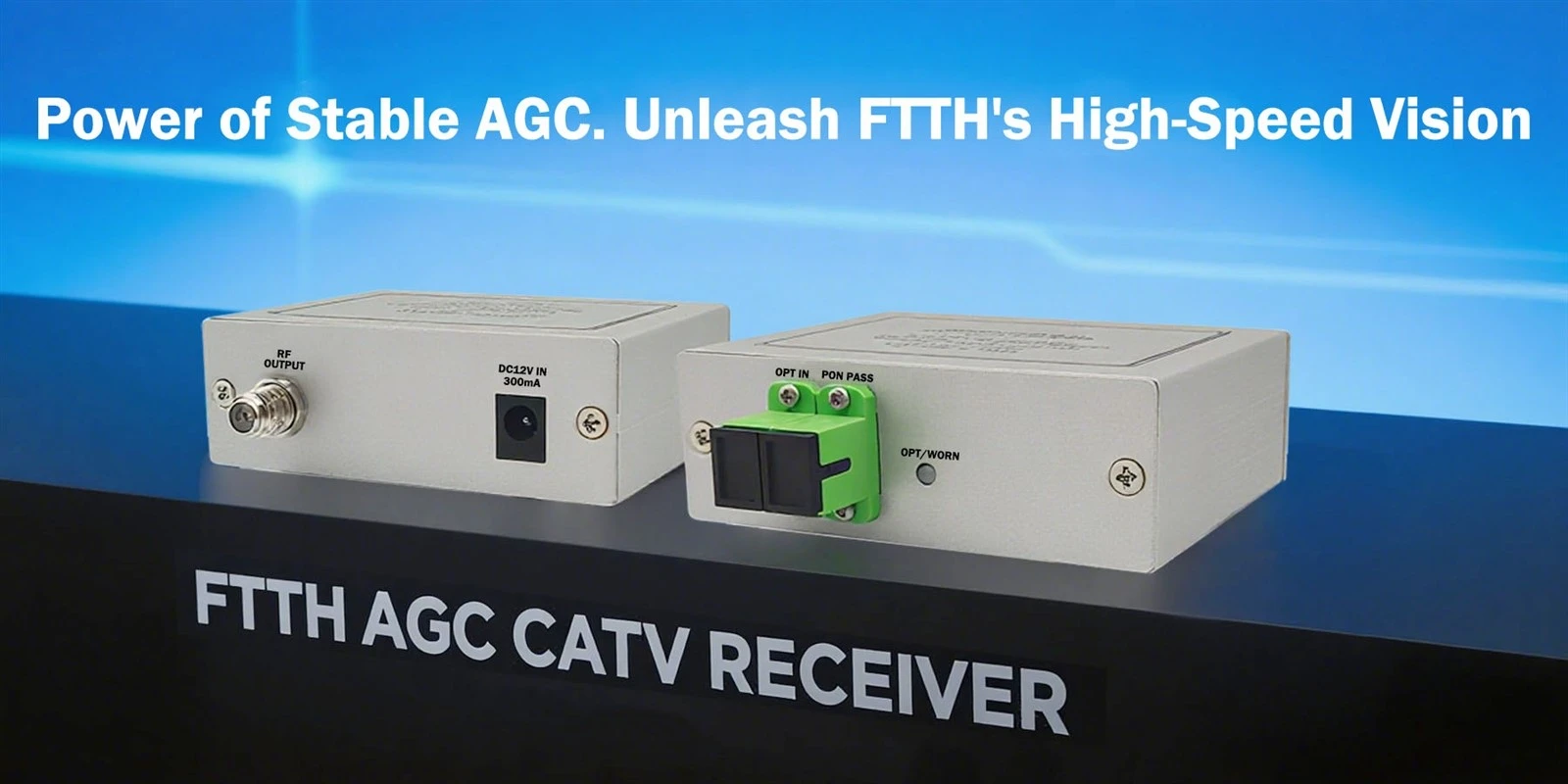

एकएफटीटीएच एजीसी सीएटीवी रिसीवरएक विशेष आरएफ (रेडियो फ़्रीक्वेंसी) सिग्नल रिसेप्शन डिवाइस है जिसे फ़ाइबर से लेकर {{1}होम नेटवर्क तक के लिए डिज़ाइन किया गया है। यह ऑप्टिकल फाइबर पर प्रसारित एनालॉग या डिजिटल सीएटीवी सिग्नलों को समाक्षीय केबल वितरण के साथ संगत आरएफ सिग्नलों में परिवर्तित करता है, जिससे अंतिम उपयोगकर्ता डिवाइस जैसे सेटटॉप बॉक्स और टेलीविजन तक डिलीवरी सक्षम हो जाती है।
शब्द "एजीसी" के लिए खड़ा हैस्वचालित लाभ नियंत्रण, एक गतिशील सिग्नल प्रवर्धन तकनीक जो इनपुट ऑप्टिकल पावर में उतार-चढ़ाव होने पर भी स्थिर आउटपुट सिग्नल स्तर सुनिश्चित करती है, जिससे उच्च गुणवत्ता वाला वीडियो ट्रांसमिशन बनाए रखा जाता है।
यह कैसे काम करता है: एक सरलीकृत अवलोकन
ऑप्टिकल सिग्नल रिसेप्शन: डिवाइस ओएलटी (ऑप्टिकल लाइन टर्मिनल) या ऑप्टिकल वितरण बिंदु से एससी/एपीसी जैसे मानक फाइबर इंटरफेस के माध्यम से डाउनस्ट्रीम सीएटीवी ऑप्टिकल सिग्नल (आमतौर पर 1550 एनएम तरंग दैर्ध्य पर) प्राप्त करता है।
ऑप्टो-इलेक्ट्रॉनिक रूपांतरण: एक एकीकृत पिन या एपीडी फोटोडिटेक्टर ऑप्टिकल सिग्नल को विद्युत सिग्नल में परिवर्तित करता है।
एजीसी प्रसंस्करण: स्वचालित लाभ नियंत्रण सर्किट गतिशील रूप से आने वाली ऑप्टिकल शक्ति के आधार पर एम्पलीफायर लाभ को समायोजित करता है, मानक सीमाओं (उदाहरण के लिए, 75 ± 3 डीबीµV) के भीतर आरएफ आउटपुट स्तर को स्थिर करता है।
आरएफ आउटपुट: संसाधित आरएफ सिग्नल उपयोगकर्ता के घरेलू समाक्षीय वितरण नेटवर्क में F{0}}प्रकार के कनेक्टर के माध्यम से वितरित किया जाता है।
एजीसी इतना महत्वपूर्ण क्यों है?
वास्तविक विश्व एफटीटीएच परिनियोजन में, फाइबर लिंक की लंबाई, विभाजन अनुपात और परिवेश के तापमान में भिन्नता उपयोगकर्ता समापन बिंदुओं पर प्राप्त ऑप्टिकल पावर में महत्वपूर्ण अंतर पैदा कर सकती है। एजीसी के बिना:
कम ऑप्टिकल पावर→ सिग्नल को कम करना-से-शोर अनुपात → वीडियो स्नो या पिक्सेलेशन;
उच्च ऑप्टिकल शक्ति→ एम्पलीफायर संतृप्ति → सिग्नल विरूपण और इंटरमॉड्यूलेशन हस्तक्षेप।
एक AGC{{0}सक्षम CATV रिसीवर स्वचालित रूप से इन उतार-चढ़ावों की भरपाई करता है,सिस्टम की मजबूती को काफी हद तक बढ़ाना और लगातार उपयोगकर्ता अनुभव सुनिश्चित करना-विशेष रूप से बड़े-स्प्लिट पीओएन नेटवर्क में महत्वपूर्ण (उदाहरण के लिए, 1:64 या उच्चतर)।
मुख्य तकनीकी विशिष्टताएँ और चयन मानदंड
| पैरामीटर | विशिष्ट मूल्य/सीमा | टिप्पणियाँ |
|---|---|---|
| इनपुट तरंगदैर्घ्य | 1550 एनएम | EDFA एम्पलीफायरों के साथ संगत |
| ऑप्टिकल इनपुट पावर रेंज | -10 से +2 डीबीएम (एजीसी प्रभावी सीमा) | व्यापक रेंज को प्राथमिकता दी गई |
| आरएफ आउटपुट स्तर | 75 ± 3 डीबीµवी | GY/T 106-1999 जैसे मानकों का अनुपालन करता है |
| आवृति सीमा | 47–862 मेगाहर्ट्ज या 54–1002 मेगाहर्ट्ज | पूर्ण CATV चैनल स्पेक्ट्रम का समर्थन करता है |
| सी/एन (वाहक-से-शोर अनुपात) | 50 डीबी से अधिक या उसके बराबर | सिग्नल गुणवत्ता का प्रमुख संकेतक |
| सीएसओ/सीटीबी | -65 dBc से कम या उसके बराबर | अरैखिक विकृति को मापता है |
रिसीवर का चयन करते समय, एजीसी डायनेमिक रेंज, आउटपुट फ्लैटनेस, विश्वसनीयता और रिमोट मैनेजमेंट प्रोटोकॉल (जैसे, एसएनएमपी या टीआर-069) के लिए समर्थन को प्राथमिकता दें।
अनुप्रयोग परिदृश्य
ट्रिपल-एफटीटीएच नेटवर्क चलाएं: एक साथ डेटा, आवाज और CATV सेवाएं प्रदान करना;
एचएफसी नेटवर्क फाइबराइजेशन अपग्रेड: बैंडविड्थ और कवरेज बढ़ाने के लिए पुराने समाक्षीय एम्पलीफायरों को बदलना;
नए आवासीय विकास/स्मार्ट समुदाय: घरेलू समाप्ति इकाइयों में मानक के रूप में तैनात;
होटल, अपार्टमेंट परिसर (एमडीयू): केंद्रीकृत तैनाती से परिचालन लागत कम हो जाती है।
उद्योग के रुझान और भविष्य का दृष्टिकोण
DOCSIS 4.0 और 10G-PON की ओर विकास: रिसीवर्स को उच्च बैंडविड्थ और उन्नत मॉड्यूलेशन योजनाओं का समर्थन करना चाहिए;
बुद्धिमान रिमोट प्रबंधन: वास्तविक समय स्थिति रिपोर्टिंग और पूर्वानुमानित रखरखाव के लिए IoT मॉड्यूल के साथ एकीकरण;
लघुकरण और कम बिजली की खपत: आवासीय सेटिंग में सौंदर्य और ऊर्जा दक्षता संबंधी मांगों को पूरा करना;
4K/8K अल्ट्रा-HD प्रसारण के लिए समर्थन: बेहतर सी/एन अनुपात और रैखिकता प्रदर्शन की आवश्यकता है।
