एफटीटीएच एजीसी सीएटीवी रिसीवर: गहराई से तकनीकी विश्लेषण और अनुप्रयोग विस्तार

एफटीटीएच एजीसी सीएटीवी रिसीवर आधुनिक फाइबर {{0} से {{1} होम (एफटीटीएच) नेटवर्क में एक कोर टर्मिनल डिवाइस है, जो "ऑप्टिकल सिग्नल ट्रांसलेटर" और "सिग्नल स्टेबलाइजर" की दोहरी भूमिका निभाता है। इसका मुख्य मिशन एक फाइबर के माध्यम से प्रसारित उच्च गति इंटरनेट डेटा और उच्च गुणवत्ता वाले प्रसारण टेलीविजन संकेतों को ले जाने वाली समग्र ऑप्टिकल तरंग को कुशलतापूर्वक और विश्वसनीय रूप से अलग करना और परिवर्तित करना है, जिसे सीधे घरेलू मानक उपकरणों द्वारा उपयोग किया जा सकता है। निम्नलिखित इसके तकनीकी विवरण, कार्य तंत्र और महत्व का एक व्यापक और गहराई से विवरण है।

I. कोर फ़ंक्शन और पोजिशनिंग

एक सामान्य ट्रिपल -प्ले एफटीटीएच नेटवर्क में, एक सिंगल ड्रॉप फाइबर को एक साथ संचारित करने की आवश्यकता होती है:

डाउनस्ट्रीम डेटा सिग्नल:आमतौर पर इंटरनेट एक्सेस, वीओआईपी आदि के लिए 1490nm तरंग दैर्ध्य का उपयोग किया जाता है।

अपस्ट्रीम डेटा सिग्नल:उपयोगकर्ता अपलोड डेटा के लिए आमतौर पर 1310nm तरंग दैर्ध्य का उपयोग करते हैं।

डाउनस्ट्रीम CATV वीडियो सिग्नल:आमतौर पर एनालॉग और डिजिटल प्रसारण टीवी कार्यक्रमों को प्रसारित करने के लिए 1550 एनएम तरंग दैर्ध्य का उपयोग किया जाता है।

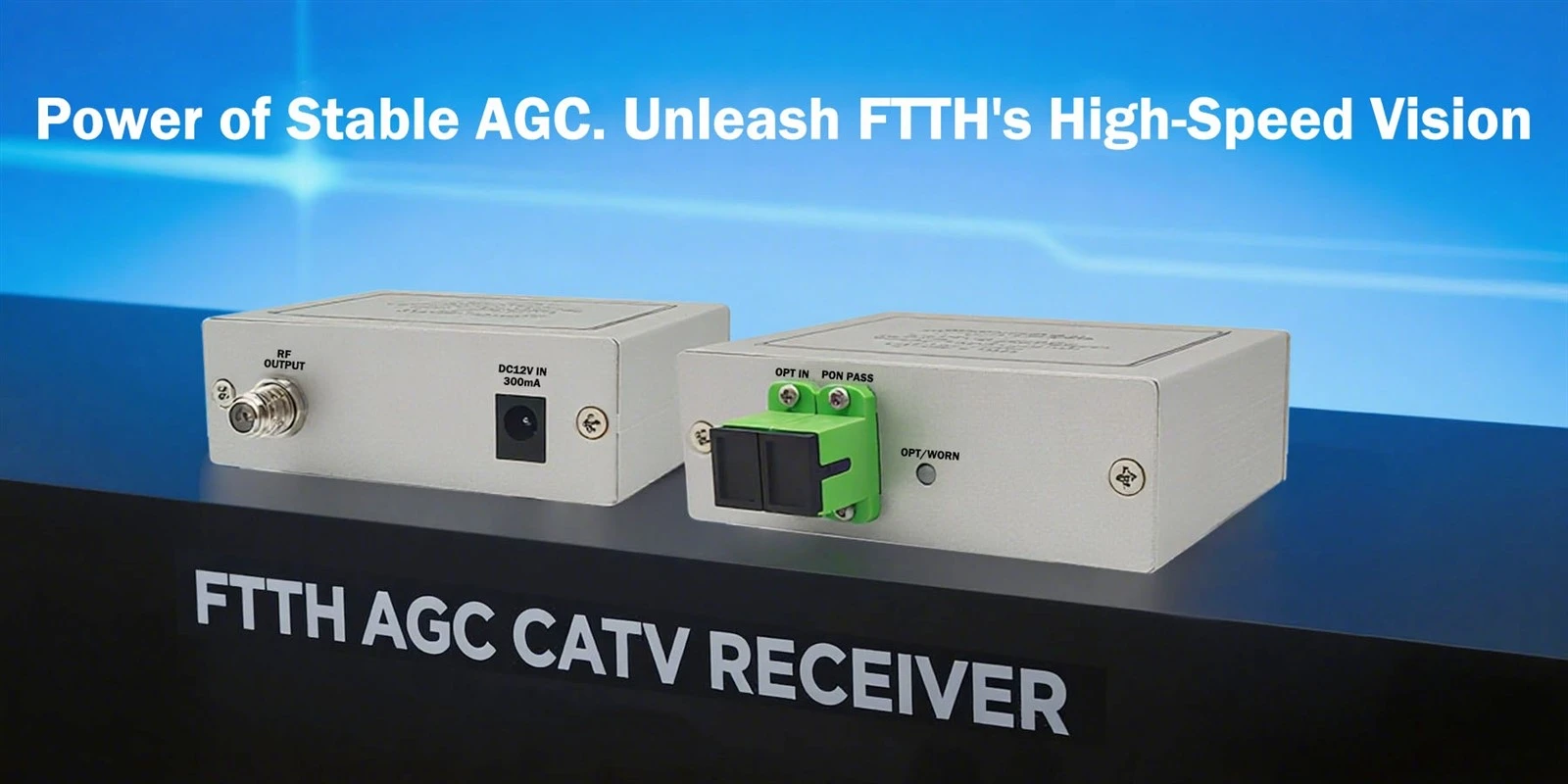

एफटीटीएच एजीसी सीएटीवी रिसीवर1550nm तरंग दैर्ध्य CATV वीडियो सिग्नल को संसाधित करने के लिए विशेष रूप से जिम्मेदार है। यह फाइबर से इस ऑप्टिकल सिग्नल को सटीक रूप से निकालता है, इसे रेडियो फ्रीक्वेंसी (आरएफ) विद्युत सिग्नल में परिवर्तित करता है, और इसे समाक्षीय केबल के माध्यम से टेलीविजन या सेट टॉप बॉक्स में आउटपुट करता है। यह अंदर निर्मित हैस्वचालित लाभ नियंत्रण (एजीसी)उपयोगकर्ता अनुभव सुनिश्चित करने की कुंजी है। यह स्वचालित रूप से फाइबर लाइन की दूरी, झुकने या परिवेश के तापमान में परिवर्तन जैसे कारकों के कारण ऑप्टिकल इनपुट पावर में उतार-चढ़ाव की भरपाई करता है, यह गारंटी देता है कि टीवी पर आरएफ सिग्नल स्तर का आउटपुट स्थिर रहता है। यह बर्फ़, मोज़ेक पैटर्न या रुकावट जैसी चित्र संबंधी समस्याओं को रोकता है।

द्वितीय. -मुख्य घटकों और प्रौद्योगिकियों का गहन विश्लेषण

1. ऑप्टिकल फ्रंट-एंड और डब्लूडीएम फ़िल्टर

परिशुद्धता फ़िल्टरिंग:डिवाइस एक उच्च प्रदर्शन वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM) फ़िल्टर को एकीकृत करता है। इसके पासबैंड विशेषताओं को 1550nm तरंग दैर्ध्य के लिए अत्यधिक अनुकूलित किया गया है, जो बहुत कम प्रविष्टि हानि और क्रॉसस्टॉक के साथ मिश्रित 1310/1490/1550nm ऑप्टिकल सिग्नल से 1550nm CATV ऑप्टिकल सिग्नल को सटीक रूप से अलग करने में सक्षम बनाता है। यह यह भी सुनिश्चित करता है कि डेटा चैनल ऑप्टिकल सिग्नल बिना किसी नुकसान के गुजरें (प्रसंस्करण के लिए बाद के ओएनयू/ऑप्टिकल मॉडेम तक)।

फोटोडिटेक्टर (पिन या एपीडी):यह रिसीवर की "आंख" है. यह अलग हुए 1550nm ऑप्टिकल सिग्नल को कमजोर विद्युत सिग्नल में परिवर्तित करता है। लंबी दूरी, उच्च शक्ति इनपुट परिदृश्यों के लिए, एक हिमस्खलन फोटोडायोड (एपीडी) का उपयोग इसके आंतरिक लाभ और उच्च संवेदनशीलता के कारण किया जा सकता है।

2. स्वचालित लाभ नियंत्रण (एजीसी) प्रणाली का सटीक संचालन

एजीसी प्रणाली संपूर्ण डिवाइस का "बुद्धिमान हृदय" है, जो निरंतर बंद {{0}लूप फीडबैक के रूप में काम करती है:

सिग्नल का पता लगाना:फोटोइलेक्ट्रिक रूपांतरण और प्रारंभिक प्रवर्धन के बाद सिस्टम लगातार आरएफ सिग्नल स्तर की निगरानी करता है।

तुलना और त्रुटि सृजन:यह त्रुटि मान की गणना करने के लिए ज्ञात सिग्नल स्तर की तुलना पूर्व निर्धारित, आदर्श संदर्भ स्तर से करता है।

गतिशील लाभ समायोजन:यह त्रुटि सिग्नल एक वेरिएबल गेन एम्पलीफायर (वीजीए) चलाता है या फोटोडिटेक्टर के बायस वोल्टेज को नियंत्रित करता है। यदि इनपुट ऑप्टिकल पावर कम हो जाती है (उदाहरण के लिए, -8 डीबीएम तक), तो एजीसी लाभ में वृद्धि का आदेश देता है। यदि इनपुट ऑप्टिकल पावर बढ़ जाती है (उदाहरण के लिए, +2 dBm तक), तो यह तदनुसार लाभ को कम कर देता है।

स्थिर आउटपुट:इस गतिशील समायोजन के माध्यम से, चाहे इनपुट ऑप्टिकल पावर निर्दिष्ट विस्तृत सीमा (उदाहरण के लिए, {{2%) डीबीएम से -8 डीबीएम) के भीतर कैसे भिन्न हो, अंतिम आउटपुट आरएफ सिग्नल स्तर (उदाहरण के लिए, नाममात्र 65 डीबीµV) को उच्च स्थिरता के साथ बनाए रखा जा सकता है, आमतौर पर ±1 डीबी की त्रुटि के भीतर। यह सिग्नल के उतार-चढ़ाव के कारण होने वाली तस्वीर की गुणवत्ता की समस्याओं को पूरी तरह से समाप्त कर देता है।

3. आरएफ प्रोसेसिंग और आउटपुट मॉड्यूल

बहु-स्टेज प्रवर्धन और समीकरण:मुख्य एजीसी द्वारा नियंत्रित होने के बाद, सिग्नल पर्याप्त आउटपुट ड्राइव क्षमता प्राप्त करने के लिए बाद की आरएफ प्रवर्धन श्रृंखला में प्रवेश करता है। उन्नत मॉडल भी शामिल हो सकते हैंस्वचालित ढलान नियंत्रण (एएससी), जो विभिन्न आवृत्तियों के आरएफ उपवाहकों के लिए फाइबर की विभेदक प्रतिक्रिया के लिए स्वचालित रूप से क्षतिपूर्ति कर सकता है, जिससे संपूर्ण टीवी आवृत्ति बैंडविड्थ (उदाहरण के लिए, 47-1000 मेगाहर्ट्ज या उच्चतर) में समतलता सुनिश्चित होती है।

आउटपुट पोर्ट और अलगाव:आमतौर पर कई आउटपुट के बीच हस्तक्षेप को कम करने के लिए उच्च अलगाव के साथ 1 से 4 आरएफ आउटपुट पोर्ट (उदाहरण के लिए, एफ - प्रकार कनेक्टर) प्रदान करता है। बंदरगाहों में बिजली गिरने और इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) के खिलाफ अच्छी सुरक्षा होती है।

4. संरचनात्मक डिजाइन और पर्यावरणीय अनुकूलनशीलता

ऊबड़-खाबड़ घेरा:आम तौर पर डाई-कास्ट एल्यूमीनियम मिश्र धातु आवास का उपयोग किया जाता है, जो गर्मी अपव्यय (आंतरिक एम्पलीफायरों से कुशलतापूर्वक गर्मी खींचना), विद्युत चुम्बकीय परिरक्षण (ईएमआई) (बाहरी हस्तक्षेप और आंतरिक सिग्नल रिसाव को रोकना), और यांत्रिक सुरक्षा के ट्रिपल कार्यों को पूरा करता है।

सभी-मौसम सुरक्षा:आउटडोर या इनडोर/आउटडोर मॉडल में उच्च स्तर की जलरोधक और धूलरोधी क्षमता (उदाहरण के लिए, IP65 रेटिंग) होती है, जो गंभीर ठंड, उच्च तापमान और उच्च आर्द्रता जैसे कठोर वातावरण का सामना करने में सक्षम होती है, जिससे दीर्घकालिक विश्वसनीय संचालन सुनिश्चित होता है।

लचीली स्थापना:कॉम्पैक्ट डिज़ाइन दीवार माउंटिंग, पोल माउंटिंग या डेस्कटॉप प्लेसमेंट का समर्थन करता है, जो घर के भीतर विभिन्न इंस्टॉलेशन बिंदुओं (उदाहरण के लिए, टीवी कैबिनेट के बगल में सूचना बॉक्स) के अनुकूल होता है।

तृतीय. एफटीटीएच नेटवर्क में वर्कफ़्लो को समाप्त करें{{1}से लेकर -समाप्त करें

सिग्नल इंजेक्शन:ऑपरेटर के हेडएंड से 1550nm तरंग दैर्ध्य CATV ऑप्टिकल सिग्नल को बाहरी WDM कंबाइनर या ऑप्टिकल एम्पलीफायर पर केंद्रीय कार्यालय OLT से 1490/1310nm डेटा ऑप्टिकल सिग्नल के साथ जोड़ा जाता है। संयुक्त सिग्नल को बैकबोन और वितरण नेटवर्क फाइबर के माध्यम से ग्राहक के परिसर में प्रेषित किया जाता है।

सिग्नल पृथक्करण:ड्रॉप फाइबर पहले एक ऑप्टिकल स्प्लिटर (यदि मौजूद है) से जुड़ता है, फिर ग्राहक परिसर उपकरण क्षेत्र से जुड़ता है। यहां, का इनपुट पोर्ट हैएफटीटीएच एजीसी सीएटीवी रिसीवरमिश्रित ऑप्टिकल सिग्नल प्राप्त करता है। इसका आंतरिक WDM फ़िल्टर पहले 1550nm CATV ऑप्टिकल सिग्नल को "अलग कर देता है", इसे CATV रिसीवर पथ पर निर्देशित करता है। शेष 1310/1490एनएम ऑप्टिकल सिग्नल इंटरनेट और वॉयस सेवाओं के प्रसंस्करण के लिए ऑप्टिकल नेटवर्क यूनिट (ओएनयू) में एक अलग पिगटेल के माध्यम से आउटपुट होते हैं।

फोटोइलेक्ट्रिक रूपांतरण और स्थिरीकरण:छीने गए 1550 एनएम ऑप्टिकल सिग्नल को फोटोडिटेक्टर द्वारा आरएफ विद्युत सिग्नल में परिवर्तित किया जाता है। एजीसी सर्किट वास्तविक समय में संचालित होता है, यह सुनिश्चित करते हुए कि भले ही मौसम परिवर्तन या नेटवर्क फाइन ट्यूनिंग के कारण ऑप्टिकल पावर में थोड़ा उतार-चढ़ाव हो, परिवर्तित आरएफ सिग्नल की शक्ति स्थिर रहती है।

सिग्नल वितरण:स्थिर और प्रवर्धित उच्च गुणवत्ता वाले आरएफ सिग्नल को समाक्षीय केबल के माध्यम से पूरे घर में विभिन्न टेलीविजन या सेट टॉप बॉक्स में वितरित किया जाता है, जिससे उपयोगकर्ताओं को स्पष्ट, झिलमिलाहट मुक्त लाइव टीवी कार्यक्रम देखने की सुविधा मिलती है।

चतुर्थ. मुख्य लाभ और मूल्य का सारांश

अंतिम स्थिर उपयोगकर्ता अनुभव:एजीसी तकनीक एक अदृश्य संरक्षक के रूप में कार्य करती है, जो उपयोगकर्ताओं के लिए अदृश्य सिग्नल उतार-चढ़ाव को पूरी तरह से रद्द कर देती है, लगातार स्पष्ट चित्र प्रदान करती है।

उच्च बैंडविड्थ और भविष्य की अनुकूलता:1 गीगाहर्ट्ज या यहां तक ​​कि 1.2 गीगाहर्ट्ज तक आरएफ बैंडविड्थ का समर्थन करता है, 4K/8K अल्ट्रा एचडी टीवी, अधिक इंटरैक्टिव चैनल और भविष्य के सेवा उन्नयन के लिए पर्याप्त स्थान आरक्षित करता है।

सरलीकृत नेटवर्क और लागत बचत:सभी सेवाओं को एक ही फाइबर पर प्रसारित करने से ऑपरेटर की केबल जटिलता और परिचालन लागत काफी कम हो जाती है। उपयोगकर्ताओं के लिए, डिवाइस का उच्च एकीकरण स्थान बचाता है और इंस्टॉलेशन को सरल बनाता है।

असाधारण विश्वसनीयता और स्थायित्व:औद्योगिक श्रेणी का डिज़ाइन और पूरी तरह से सीलबंद निर्माण विफलताओं के बीच बहुत लंबे औसत समय (एमटीबीएफ) के साथ 24/7 निर्बाध स्थिर संचालन सुनिश्चित करता है, जिससे इसके जीवनचक्र पर स्वामित्व की कुल लागत कम हो जाती है।

प्लग{{0}और-चलाएँ और सुविधाजनक रखरखाव:डिवाइस को आमतौर पर किसी जटिल फ़ील्ड कॉन्फ़िगरेशन की आवश्यकता नहीं होती है, क्योंकि आउटपुट स्तर स्वचालित रूप से स्थिर हो जाता है। नेटवर्क मॉनिटरिंग सिस्टम दूर से वाहक तरंग या अन्य माध्यमों से इसकी स्थिति की निगरानी कर सकता है, जिससे गलती की चेतावनी और स्थानीयकरण की सुविधा मिलती है।

एफटीटीएच एजीसी सीएटीवी रिसीवरएक साधारण "ऑप्टिकल-से-इलेक्ट्रिकल" कनवर्टर से कहीं अधिक है। यह एक जटिल उपप्रणाली है जो उन्नत ऑप्टिकल फ़िल्टरिंग, सटीक फोटोइलेक्ट्रिक रूपांतरण, बुद्धिमान बंद लूप नियंत्रण और मजबूत औद्योगिक डिजाइन को एकीकृत करती है। यह फ़ाइबर के "आखिरी सौ मीटर" से लेकर घर तक के -में उच्च गुणवत्ता वाली वीडियो सेवाओं की निर्बाध डिलीवरी सुनिश्चित करने में एक महत्वपूर्ण कड़ी है, जो चुपचाप यह गारंटी देती है कि लाखों परिवार स्थिर, स्पष्ट और समृद्ध प्रसारण टेलीविजन सेवाओं का आनंद ले सकते हैं। यह आधुनिक पूर्ण ऑप्टिकल एक्सेस नेटवर्क में एक अपरिहार्य बुद्धिमान टर्मिनल डिवाइस है।
