फाइबर ट्रांसमिशन के लिए आरएफ सिग्नल का मूल: फाइबर रूपांतरण के लिए एनालॉग सिग्नल के सिद्धांत की पूरी व्याख्या
आरएफ (रेडियो फ्रीक्वेंसी) सिग्नल ट्रांसमिशन परिदृश्यों में, क्या आप अक्सर इन समस्याओं से परेशान हैं: लंबी दूरी के ट्रांसमिशन के बाद गंभीर सिग्नल क्षीणन, विद्युत चुम्बकीय हस्तक्षेप के कारण सिग्नल विरूपण, और भारी और महंगी केबल वायरिंग? चाहे वह संचार बेस स्टेशन, रेडियो खगोल विज्ञान उपकरण, औद्योगिक नियंत्रण, या रेडियो और टेलीविजन सिस्टम हों, आरएफ सिग्नल का स्थिर संचरण एक मुख्य मांग है और फाइबर ऑप्टिक ट्रांसमिशन तकनीक के लिए आरएफ सिग्नल इन समस्याओं को हल करने की कुंजी है। आज, हम लोकप्रिय रूप से मुख्य तर्क को तोड़ेंगे: हस्तक्षेप मुक्त, लंबी दूरी, और उच्च निष्ठा ट्रांसमिशन प्राप्त करने के लिए एनालॉग आरएफ सिग्नल को फाइबर ऑप्टिक सिग्नल में कैसे परिवर्तित किया जाता है।
सबसे पहले, एक मुख्य आधार को स्पष्ट करना आवश्यक है: फाइबर ऑप्टिक ट्रांसमिशन ऑप्टिकल सिग्नल ले जाता है, जबकि हमारे आरएफ सिग्नल एनालॉग विद्युत सिग्नल हैं, और दोनों सीधे संगत नहीं हैं। इसलिए, फाइबर रूपांतरण के लिए एनालॉग सिग्नल का सार दो रूपांतरणों को पूरा करना है: "एनालॉग इलेक्ट्रिकल सिग्नल → ऑप्टिकल सिग्नल → एनालॉग इलेक्ट्रिकल सिग्नल", और फिर ऑप्टिकल फाइबर की कम {{1}नुकसान और विरोधी {{2}हस्तक्षेप विशेषताओं के माध्यम से कुशल सिग्नल ट्रांसमिशन का एहसास करें। पूरी प्रक्रिया को मुख्य रूप से 5 प्रमुख चरणों में विभाजित किया गया है, जिनमें से प्रत्येक सिग्नल ट्रांसमिशन की गुणवत्ता निर्धारित करता है। हम उन्हें उत्पाद के वास्तविक डिज़ाइन के साथ विस्तार से समझाएंगे।
चरण 1: एनालॉग आरएफ सिग्नल प्रीप्रोसेसिंग - हस्तक्षेप को खत्म करें और सिग्नल की गुणवत्ता को अनुकूलित करें
मूल एनालॉग आरएफ सिग्नल (जैसे बेस स्टेशनों से रेडियो फ्रीक्वेंसी सिग्नल और रडार से डिटेक्शन सिग्नल) अक्सर शोर और हस्तक्षेप के साथ मिश्रित होते हैं। सीधे रूपांतरण से ऑप्टिकल सिग्नल में विकृति आएगी और ट्रांसमिशन प्रभाव प्रभावित होगा। इसलिए, रूपांतरण लिंक में प्रवेश करने से पहले, हमारे उत्पाद पहले एनालॉग आरएफ सिग्नल को प्रीप्रोसेस करेंगे, जो ट्रांसमिशन निष्ठा सुनिश्चित करने का आधार भी है।
प्रीप्रोसेसिंग में मुख्य रूप से दो मुख्य ऑपरेशन शामिल हैं: पहला, सिग्नल एम्प्लीफिकेशन, जो कमजोर सिग्नल के कारण रूपांतरण विफलता से बचने के लिए उच्च परिशुद्धता एम्पलीफायर के माध्यम से रूपांतरण के लिए उपयुक्त शक्ति तक कमजोर आरएफ सिग्नल को बढ़ाता है; दूसरा, फ़िल्टरिंग और शुद्धिकरण, जो अप्रासंगिक शोर और हस्तक्षेप संकेतों को फ़िल्टर करने और शुद्ध प्रभावी आरएफ संकेतों को बनाए रखने के लिए एक पेशेवर फ़िल्टरिंग मॉड्यूल का उपयोग करता है। हमारे उत्पाद अनुकूलित फ़िल्टरिंग तकनीक को अपनाते हैं, जो 5 मेगाहर्ट्ज से 6 गीगाहर्ट्ज के आरएफ सिग्नल आवृत्ति बैंड को सटीक रूप से अनुकूलित कर सकते हैं, पूर्व-संसाधित सिग्नल की शुद्धता सुनिश्चित करते हैं और बाद के रूपांतरण की तैयारी करते हैं।

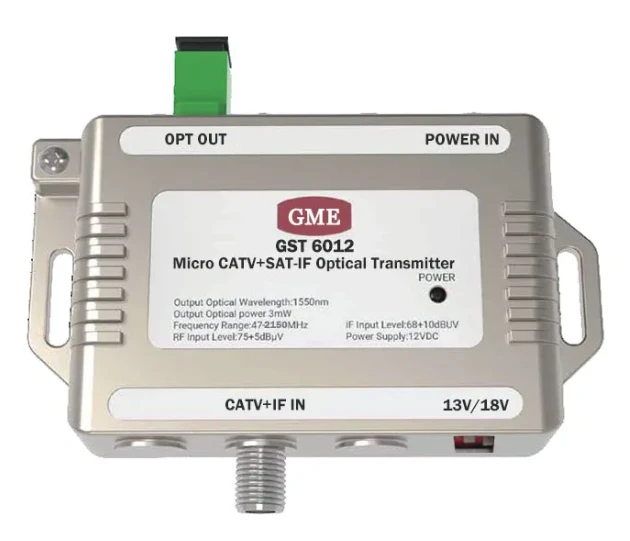

चरण 2: इलेक्ट्रो-ऑप्टिकल रूपांतरण (ई/ओ) - एनालॉग इलेक्ट्रिकल सिग्नल का ऑप्टिकल सिग्नल में "अनुवाद" करें
यह संपूर्ण रूपांतरण प्रक्रिया का मुख्य चरण और हमारे उत्पादों का तकनीकी मूल है। सीधे शब्दों में कहें तो, यह पूर्व-संसाधित एनालॉग आरएफ विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करना है, जिन्हें विद्युत संकेतों पर "प्रकाश का कोट" लगाने के बराबर इलेक्ट्रो {{1} ऑप्टिकल रूपांतरण उपकरणों {{2} के माध्यम से ऑप्टिकल फाइबर में प्रेषित किया जा सकता है, जिससे उन्हें ऑप्टिकल फाइबर के फायदे के साथ लंबी दूरी के संचरण को प्राप्त करने की अनुमति मिलती है।
हमारे उत्पाद कोर इलेक्ट्रो{{1}ऑप्टिकल रूपांतरण उपकरणों के रूप में उच्च{0}रैखिकता डीएफबी लेजर डायोड का उपयोग करते हैं, और उनका कार्य सिद्धांत "तीव्रता मॉड्यूलेशन (आईएम)" तकनीक पर आधारित है: लेजर के ड्राइविंग करंट को सीधे विद्युत सिग्नल द्वारा संशोधित किया जाता है, ताकि आउटपुट ऑप्टिकल पावर की तीव्रता एनालॉग आरएफ सिग्नल के आयाम के साथ समकालिक रूप से बदल जाए। ठीक उसी तरह जैसे ध्वनि की ऊंचाई का अनुकरण करने के लिए रोशनी की चमक में बदलाव का उपयोग करना, प्रकाश की तीव्रता में पूरी तरह से बदलाव मूल आरएफ सिग्नल के परिवर्तन कानून से मेल खाता है, जो "इलेक्ट्रिकल सिग्नल → ऑप्टिकल सिग्नल" की सटीक मैपिंग को साकार करता है। इस मॉड्यूलेशन विधि का लाभ तेज प्रतिक्रिया गति और छोटा सिग्नल विरूपण है, जो एनालॉग आरएफ सिग्नल की मूल विशेषताओं की अवधारण को अधिकतम कर सकता है, विशेष रूप से रेडियो खगोल विज्ञान और उपग्रह संचार जैसे सिग्नल निष्ठा के लिए उच्च आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है।
साथ ही, हमारे उत्पादों में एक अंतर्निहित तापमान क्षतिपूर्ति फ़ंक्शन होता है, जो ऑप्टिकल सिग्नल की स्थिरता सुनिश्चित करते हुए, लेजर पर परिवेश के तापमान परिवर्तन के प्रभाव को प्रभावी ढंग से ऑफसेट कर सकता है। यहां तक कि -40 डिग्री से +70 डिग्री तक के चरम वातावरण में भी, यह स्थिर रूप से इलेक्ट्रो-ऑप्टिकल रूपांतरण पूरा कर सकता है।
चरण 3: फ़ाइबर ऑप्टिक ट्रांसमिशन - एक हस्तक्षेप {{2}निःशुल्क, कम {{3}नुकसान "सिग्नल चैनल"
इलेक्ट्रो{{0}ऑप्टिकल रूपांतरण के बाद, ऑप्टिकल सिग्नल फाइबर कोर से जुड़ जाता है और लंबी दूरी का ट्रांसमिशन शुरू कर देता है। इस चरण का लाभ पारंपरिक केबल ट्रांसमिशन से अलग फाइबर ऑप्टिक ट्रांसमिशन का मूल है: ऑप्टिकल फाइबर ऑप्टिकल सिग्नल को फाइबर कोर के अंदर फैलने से रोकने के लिए प्रकाश के कुल प्रतिबिंब के सिद्धांत का उपयोग करता है। फाइबर कोर का अपवर्तक सूचकांक क्लैडिंग की तुलना में थोड़ा अधिक है, जिससे यह सुनिश्चित होता है कि ऑप्टिकल सिग्नल लीक नहीं होगा और कुशल संचरण का एहसास होगा।
पारंपरिक समाक्षीय केबलों की तुलना में, फाइबर ऑप्टिक ट्रांसमिशन के तीन अपूरणीय फायदे हैं, जो हमारे उत्पादों के लिए ग्राहकों की समस्याओं को हल करने की कुंजी भी हैं: पहला, कम नुकसान। 1550nm बैंड में, ऑप्टिकल फाइबर का ट्रांसमिशन नुकसान केवल 0.2dB/किमी है, जो समाक्षीय केबल के नुकसान से बहुत कम है जो अक्सर कई dB/m होता है। यहां तक कि अगर दसियों या यहां तक कि सैकड़ों किलोमीटर तक प्रसारित किया जाए, तो भी सिग्नल महत्वपूर्ण रूप से क्षीण नहीं होगा; दूसरा, मजबूत हस्तक्षेप विरोधी। ऑप्टिकल फाइबर एक ढांकता हुआ सामग्री है, जो विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो फ्रीक्वेंसी हस्तक्षेप से पूरी तरह से प्रतिरक्षा है, विशेष रूप से उद्योग और सेना जैसे कठोर हस्तक्षेप वातावरण के लिए उपयुक्त है; तीसरा, हल्का वजन. एकल ऑप्टिकल फाइबर का व्यास केवल 125 माइक्रोन है, जो समाक्षीय केबलों की तुलना में बहुत हल्का है, जिससे वायरिंग की कठिनाई और लागत काफी कम हो जाती है।
हमारे उत्पाद SM28 सिंगल मोड ऑप्टिकल फाइबर के साथ संगत हैं और वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM) तकनीक का समर्थन करते हैं, जो एकल ऑप्टिकल फाइबर के माध्यम से मल्टी {2} चैनल आरएफ सिग्नल ट्रांसमिशन का एहसास कर सकता है, ट्रांसमिशन दक्षता में सुधार कर सकता है, वायरिंग लागत को कम कर सकता है, और मल्टी {{3} परिदृश्य एप्लिकेशन आवश्यकताओं को अनुकूलित कर सकता है।

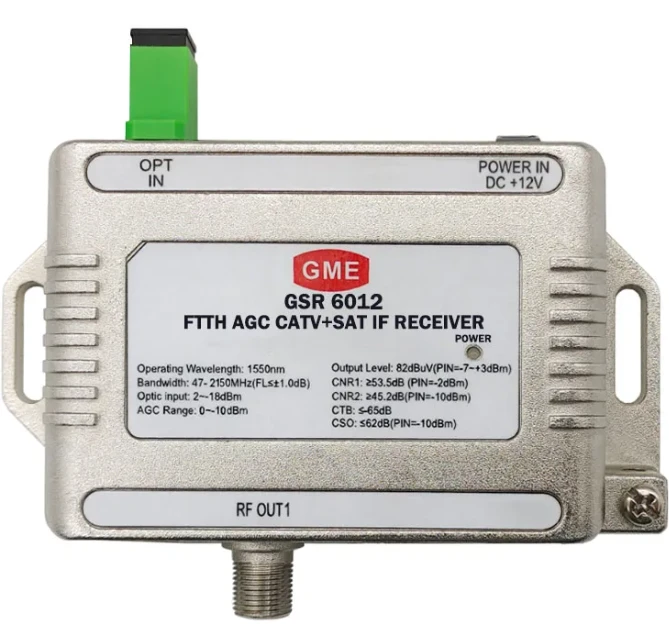

चरण 4: फोटोइलेक्ट्रिक रूपांतरण (ओ/ई) - ऑप्टिकल सिग्नल को एनालॉग इलेक्ट्रिकल सिग्नल में "पुनर्स्थापित" करें
जब ऑप्टिकल सिग्नल प्राप्त अंत तक पहुंचता है, तो इसे फोटोइलेक्ट्रिक रूपांतरण के माध्यम से मूल एनालॉग आरएफ विद्युत सिग्नल में वापस परिवर्तित करने की आवश्यकता होती है ताकि इसे टर्मिनल उपकरण (जैसे बेस स्टेशन, रडार और डिस्प्ले) द्वारा पहचाना और उपयोग किया जा सके। यह चरण इलेक्ट्रो{{1}ऑप्टिकल रूपांतरण की विपरीत प्रक्रिया है, जिसमें पुनर्स्थापन की गुणवत्ता सुनिश्चित करने के लिए उच्च परिशुद्धता वाले उपकरणों की भी आवश्यकता होती है।
हमारे उत्पाद मुख्य रूपांतरण उपकरणों के रूप में उच्च संवेदनशीलता वाले फोटोडिटेक्टर (पिन फोटोडायोड या हिमस्खलन फोटोडायोड एपीडी) का उपयोग करते हैं। उनका कार्य ऑप्टिकल संकेतों के तीव्रता परिवर्तन को संबंधित विद्युत संकेतों (फोटोजेनरेटेड करंट) में परिवर्तित करना है। ऑप्टिकल शक्ति जितनी मजबूत होगी, उत्पन्न करंट उतना ही बड़ा होगा, जो पूरी तरह से ट्रांसमिटिंग एंड के सिग्नल परिवर्तन कानून से मेल खाता है। परिवर्तित विद्युत सिग्नल को कम शोर वाले एम्पलीफायर द्वारा और प्रवर्धित किया जाएगा ताकि यह सुनिश्चित किया जा सके कि सिग्नल की ताकत टर्मिनल उपकरण की आवश्यकताओं को पूरा करती है, और साथ ही पुनर्स्थापित सिग्नल के विरूपण से बचने के लिए शोर हस्तक्षेप को दबा देती है।
चरण 5: सिग्नल पोस्ट-टर्मिनल आवश्यकताओं के अनुरूप सटीक पुनर्स्थापन प्रक्रिया -
फोटोइलेक्ट्रिक रूपांतरण के बाद, एनालॉग आरएफ इलेक्ट्रिकल सिग्नल को वास्तव में उपयोग में लाने से पहले अंतिम पोस्ट प्रोसेसिंग चरण से गुजरना पड़ता है। पोस्ट -प्रसंस्करण में मुख्य रूप से सिग्नल को आकार देना और लाभ अंशांकन शामिल है: आकार देने वाला मॉड्यूल सिग्नल ट्रांसमिशन के दौरान होने वाली छोटी विकृतियों को ठीक करता है ताकि यह सुनिश्चित हो सके कि सिग्नल तरंग मूल सिग्नल के साथ पूरी तरह से सुसंगत है; गेन कैलिब्रेशन मॉड्यूल अत्यधिक या अपर्याप्त सिग्नल शक्ति के कारण होने वाली उपकरण की खराबी से बचने के लिए सिग्नल गेन को टर्मिनल उपकरण के लिए अनुकूलित सीमा तक समायोजित करता है।
हमारे उत्पाद स्वचालित लाभ नियंत्रण (एजीसी) का समर्थन करते हैं, जो मैन्युअल हस्तक्षेप के बिना ट्रांसमिशन दूरी और सिग्नल शक्ति के अनुसार लाभ मापदंडों को स्वचालित रूप से समायोजित कर सकता है, उपयोग में आसानी में सुधार करता है, और दीर्घकालिक स्थिरता और सिग्नल की स्थिरता सुनिश्चित करता है।
फाइबर ऑप्टिक उत्पादों के लिए हमारा आरएफ सिग्नल क्यों चुनें?
फाइबर रूपांतरण के लिए एनालॉग सिग्नल के सिद्धांत को समझना, यह पता लगाना मुश्किल नहीं है कि रूपांतरण प्रक्रिया का प्रत्येक चरण उच्च {{0}सटीक उपकरणों और अनुकूलित डिज़ाइन {{1} पर निर्भर करता है और यह हमारे उत्पादों की मुख्य प्रतिस्पर्धात्मकता है। संक्षेप में, हमारे लाभ तीन पहलुओं में परिलक्षित होते हैं:
उच्च {{0}फ़िडेलिटी ट्रांसमिशन: सटीक फ़िल्टरिंग और नियंत्रण प्राप्त करने के साथ संयुक्त उच्च {{1}रैखिक लेजर और फोटोडेटेक्टर को अपनाकर, नकली -मुक्त गतिशील रेंज 100dBm/H2/3 तक पहुंच सकती है, जिससे एनालॉग आरएफ सिग्नल की मूल विशेषताओं की अवधारण को अधिकतम किया जा सकता है और विरूपण से बचा जा सकता है;
स्थिरता और विश्वसनीयता: तापमान क्षतिपूर्ति और स्वचालित लाभ नियंत्रण कार्यों में निर्मित, व्यापक तापमान रेंज और जटिल वातावरण के अनुकूल, रिपीटर्स के बिना 20 किमी तक की लंबी दूरी के संचरण का समर्थन, 0.4 डीबी/किमी से कम नुकसान के साथ, उद्योग, संचार और सैन्य जैसे विभिन्न परिदृश्यों की कठोर आवश्यकताओं को पूरा करना;
लचीली अनुकूलन क्षमता: 5 मेगाहर्ट्ज से 6 गीगाहर्ट्ज की आवृत्ति रेंज को कवर करना, सिंगल मोड ऑप्टिकल फाइबर और डब्लूडीएम प्रौद्योगिकी का समर्थन करना, और ग्राहकों की जरूरतों के अनुसार अनुकूलित समाधान प्रदान करना, 5 जी बेस स्टेशन, रेडियो टेलीस्कोप, रेडियो और टेलीविजन और रडार जैसे विभिन्न एप्लिकेशन परिदृश्यों को अनुकूलित करना।
चाहे आपको लंबी दूरी पर आरएफ सिग्नल ट्रांसमिशन क्षीणन की समस्या को हल करने की आवश्यकता हो या विद्युत चुम्बकीय हस्तक्षेप की परेशानी से छुटकारा पाना हो, फाइबर ऑप्टिक तकनीक के लिए एनालॉग सिग्नल इष्टतम समाधान है और फाइबर ऑप्टिक उत्पादों के लिए हमारे आरएफ सिग्नल परिपक्व समाधान हैं जो इस सिद्धांत को लागू करते हैं, जिससे आपको कुशल, स्थिर और कम लागत सिग्नल ट्रांसमिशन प्राप्त करने में मदद मिलती है।
यदि आपका प्रोजेक्ट आरएफ सिग्नल ट्रांसमिशन चुनौतियों का सामना कर रहा है और आप जानना चाहते हैं कि हमारे उत्पाद आपकी विशिष्ट आवश्यकताओं के अनुरूप कैसे हो सकते हैं, तो कृपया विस्तृत तकनीकी समाधान और उत्पाद पैरामीटर प्राप्त करने के लिए हमसे संपर्क करें, और हमें आपके सिग्नल ट्रांसमिशन को एस्कॉर्ट करने के लिए पेशेवर तकनीक का उपयोग करने दें।
