10जी सिंगल -मोड ऑप्टिकल मॉड्यूल ट्रांसमिशन दूरी के लिए एक व्यापक मार्गदर्शिका: मानक विनिर्देश, 2 किमी विकल्प पर विस्तृत नज़र, और नुकसान से बचने के लिए चयन युक्तियाँ
आधुनिक नेटवर्क ट्रांसमिशन में, ऑप्टिकल मॉड्यूल फाइबर ऑप्टिक्स को नेटवर्क उपकरणों से जोड़ने वाले मुख्य घटक हैं। चयन के लिए ट्रांसमिशन दूरी प्रमुख संकेतक है। कई पेशेवर अक्सर विशिष्टताओं को भ्रमित करते हैं - उदाहरण के लिए, मानक दूरियां क्या हैं, क्या 2 किमी का विकल्प मौजूद है, और उन्हें परिदृश्यों से कैसे मिलान किया जाए। यह आलेख सभी को चयन संबंधी गलतियों से बचने में मदद करने के लिए मूल ज्ञान की व्याख्या करेगा।
I. 10G सिंगल -मोड ऑप्टिकल मॉड्यूल की बुनियादी समझ
10G सिंगल -मोड ऑप्टिकल मॉड्यूल मुख्य रूप से SFP+ पैकेज का उपयोग करते हैं, जो स्विच और सर्वर जैसे उपकरणों के साथ संगत है, और इसका उपयोग 9/125μm OS2 सिंगल{{6}मोड फाइबर के साथ किया जाना चाहिए। सिंगल मोड फाइबर का कोर बेहद पतला होता है, जो केवल एक ऑप्टिकल सिग्नल पथ की अनुमति देता है, जिसके परिणामस्वरूप मल्टीमोड फाइबर की तुलना में बहुत कम नुकसान होता है। यह किलोमीटर स्तर की ट्रांसमिशन दूरी हासिल करने की कुंजी है।
इसकी संचरण दूरी चार मुख्य कारकों से प्रभावित होती है: ऑप्टिकल तरंग दैर्ध्य, संचारित शक्ति, रिसीवर संवेदनशीलता, और फाइबर लिंक हानि {{0}एनएम और 1550 एनएम मुख्यधारा तरंग दैर्ध्य हैं। उद्योग विनिर्देश आईईईई अंतरराष्ट्रीय मानकों का पालन करते हैं, जो स्पष्ट दूरी स्तर बनाते हैं जो प्रदर्शन और लागत को संतुलित करते हैं।
द्वितीय. मुख्यधारा मानक ट्रांसमिशन दूरी विशिष्टताएँ10जी सिंगल-मोड ऑप्टिकल मॉड्यूल
बाज़ार में 10G सिंगल मोड ऑप्टिकल मॉड्यूल की मुख्यधारा की दूरी IEEE 802.3ae मानक का पालन करती है। चार मुख्य विशिष्टताएँ - 10 किमी, 20 किमी, 40 किमी, और 80 किमी - सभी सामान्य परिदृश्यों को कवर करती हैं। उनकी विशेषताएँ इस प्रकार हैं:
10 किमी विशिष्टता (10GBASE-LR): सबसे आम और लागत-प्रभावी विकल्प
यह सर्वोत्तम मूल्य प्रदर्शन अनुपात के साथ सबसे व्यापक रूप से उपयोग किया जाने वाला मानक विनिर्देश है। इसकी संचरण दूरी 10 किमी है, यह 1310nm तरंग दैर्ध्य का उपयोग करता है, और परिसर के निर्माण इंटरकनेक्शन और डेटा केंद्रों में कम दूरी से - तक मध्यम दूरी के केबल बिछाने के लिए उपयुक्त है। यह मजबूत अनुकूलता और एक परिपक्व आपूर्ति श्रृंखला प्रदान करता है, जो इसे अधिकांश उद्यमों के लिए पहली पसंद और कम दूरी की विशिष्टताओं के लिए आधार रेखा बनाता है।

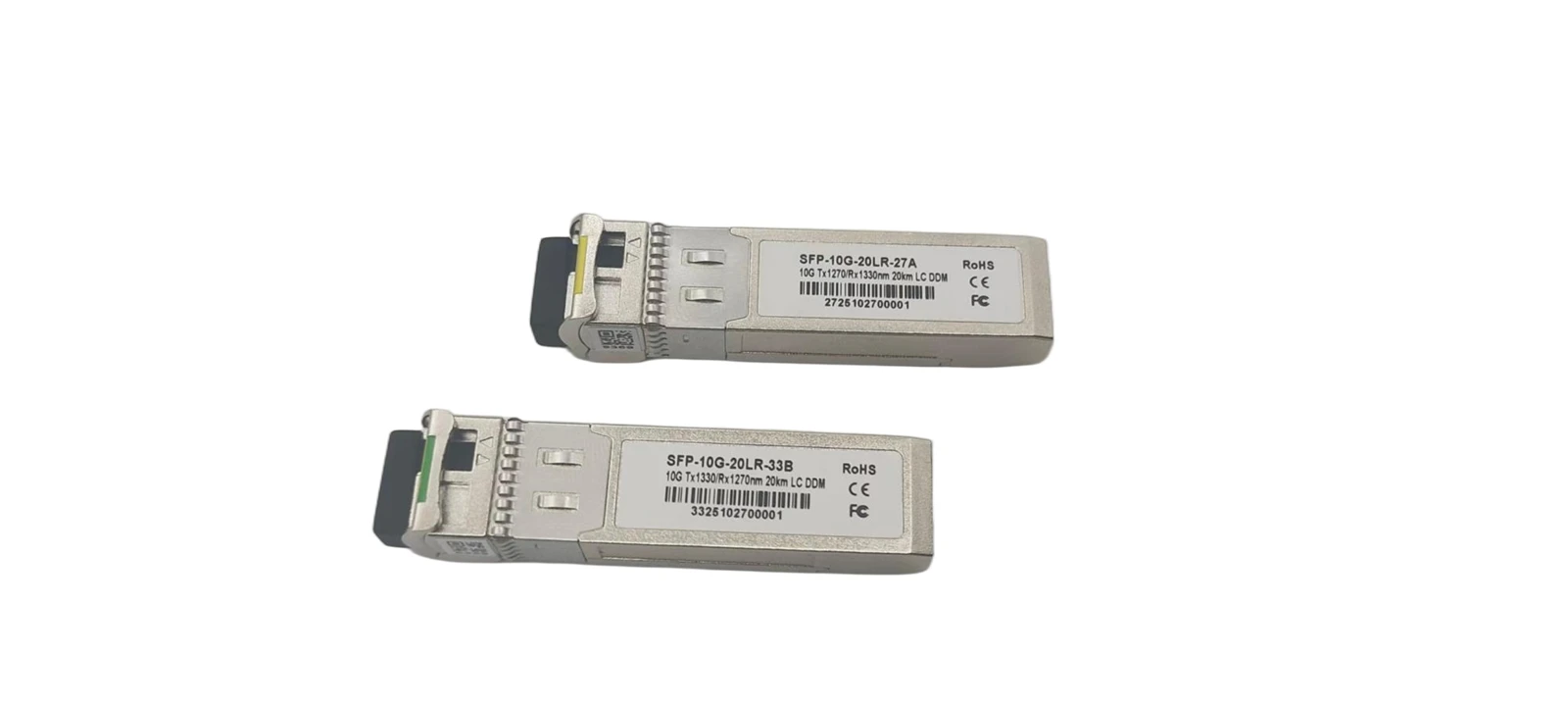

20 किमी विशिष्टता: उन्नत माध्यम-दूरी संक्रमण विकल्प
यह IEEE आधार मानक नहीं है बल्कि 10GBASE-LR का उन्नत संस्करण है। यह 1310 एनएम तरंग दैर्ध्य का भी उपयोग करता है, जो शक्ति को अनुकूलित करके दूरी को 20 किमी तक बढ़ाता है। यह 10 किमी और 40 किमी के बीच के अंतर को भरता है, जो मेट्रो नेटवर्क एक्सेस लेयर्स और क्रॉस{8}}कैंपस कनेक्शन के लिए उपयुक्त है। यह उच्च लचीलेपन की पेशकश करते हुए 10 किमी मॉड्यूल के साथ इंटरऑपरेट कर सकता है।
40 किमी विशिष्टता (10GBASE-ER): मुख्य लंबी दूरी का वर्कहॉर्स
यह 40 किमी की ट्रांसमिशन दूरी के साथ एक मानक लंबी दूरी की विशिष्टता है। यह 1550nm तरंग दैर्ध्य (जिसमें कम नुकसान होता है) का उपयोग करता है, जो इसे मेट्रो नेटवर्क बैकबोन परतों और क्रॉस{4}}क्षेत्रीय इंटरकनेक्शन के लिए उपयुक्त बनाता है। इसमें आम तौर पर अतिरिक्त ऑप्टिकल प्रवर्धन उपकरण की आवश्यकता नहीं होती है, इसकी लागत 80 किमी मॉड्यूल से कम होती है, और यह लंबी दूरी के ट्रांसमिशन के लिए प्राथमिक विकल्प है।
80 किमी विशिष्टता (10GBASE-ZR): अधिकतम मानक लंबी दूरी{{3}हॉल विकल्प
यह 10जी सिंगल मोड के लिए सबसे लंबी दूरी का मानक विनिर्देश है, जो 80 किमी ट्रांसमिशन की पेशकश करता है। यह 1550nm तरंग दैर्ध्य का उपयोग करता है और इसकी हार्डवेयर आवश्यकताएं बहुत अधिक हैं। यह विशेष परिदृश्यों जैसे क्रॉस--शहर कनेक्शन या रिमोट बेस स्टेशन बैकहॉल के लिए उपयुक्त है। लागत अधिक है, और बिजली की खपत महत्वपूर्ण है, इसलिए इसे नियमित परिदृश्यों के लिए अनावश्यक रूप से नहीं चुना जाना चाहिए।
तृतीय. अक्सर नज़रअंदाज़ की गई 2 किमी की विशिष्टता: एक लागत{3}} छोटे सिंगल के लिए प्रभावी विकल्प -मोड लिंक
बहुत से लोगों को आश्चर्य होता है कि क्या 10जी सिंगल मोड के लिए 2 किमी का विकल्प मौजूद है। उत्तर है, हाँ। यह IEEE 802.3ae बेस मानक का हिस्सा नहीं है, लेकिन IEEE 802.3aq मानक के भीतर 10GBASE{7}}LRL विनिर्देश पर आधारित है। इसे आम तौर पर 10जी एसएफपी{{11}किमी सिंगल{12}मोड मॉड्यूल के रूप में जाना जाता है, जो कम दूरी के परिदृश्यों के लिए एक उच्च{13}मान विकल्प है।
यह मॉड्यूल आम तौर पर 1310 एनएम तरंग दैर्ध्य का उपयोग करता है और मुख्य रूप से एलसी डुप्लेक्स इंटरफ़ेस पेश करता है। 10 किमी एलआर मॉड्यूल की तुलना में, इसमें संचारण शक्ति कम है और संवेदनशीलता की आवश्यकताएं कम हैं, जिसके परिणामस्वरूप लागत में 10% - 30% की कमी आती है। यह 300 मीटर (मल्टीमोड) और 10 किमी (सिंगल-मोड) के बीच की दूरी के अंतर को भरते हुए, सिंगल मोड के एंटी-हस्तक्षेप लाभों को बरकरार रखता है।
इसके अनुप्रयोग परिदृश्यों में डेटा केंद्रों में क्रॉस{{0}रैक केबलिंग और कम दूरी वाले कैंपस इंटरकनेक्शन शामिल हैं। मल्टीमोड मॉड्यूल की तुलना में, यह अधिक संचारित होता है और इसमें मजबूत हस्तक्षेप प्रतिरोध होता है। 10 किमी मॉड्यूल की तुलना में इसकी लागत और बिजली की खपत कम है। आज्ञाकारी 2 किमी मॉड्यूल 10 किमी मॉड्यूल के साथ इंटरऑपरेट कर सकते हैं। खरीदारी करते समय, अनुकूलता सुनिश्चित करने के लिए 10GBASE-LRL लेबल वाले उत्पादों को प्राथमिकता दें।
चतुर्थ. 10जी सिंगल-मोड ऑप्टिकल मॉड्यूल के चयन के लिए मुख्य बातें
चयन में परिदृश्य, लागत और अनुकूलता पर व्यापक रूप से विचार करना चाहिए। निम्नलिखित 5 प्रमुख बिंदुओं पर ध्यान दें:
ज़रूरतों के आधार पर दूरी चुनें, "लंबी दूरी बेहतर है" से बचें
आँख बंद करके लंबी दूरी के मॉड्यूल चुनने से लागत बढ़ जाती है और संभावित रूप से सिग्नल ओवरलोड हो सकता है। दूरी को सटीक रूप से मापें, लिंक हानि के लिए 10% -20% मार्जिन आरक्षित करें। 2 किमी से कम दूरी के लिए 2 किमी एलआरएल, 10 किमी से कम के लिए 10 किमी एलआर, 20-40 किमी के लिए 40 किमी ईआर चुनें और 40 किमी से अधिक की दूरी के लिए केवल 80 किमी जेडआर पर विचार करें।
असंगति से बचने के लिए फाइबर प्रकार का मिलान करें
OS2 सिंगल-मोड फ़ाइबर के साथ उपयोग किया जाना चाहिए। मल्टीमोड फाइबर के साथ मिश्रण करने से सख्ती से बचें, क्योंकि इससे ट्रांसमिशन त्रुटियां हो सकती हैं। तैनाती के दौरान, लिंक हानि को कम करने के लिए मानक केबलिंग प्रथाओं का पालन करें, फाइबर मोड़ और कनेक्टर को कम करें।
मानक अनुपालन पर ध्यान दें
मुख्यधारा के विशिष्टताओं के लिए, उन उत्पादों को प्राथमिकता दें जो IEEE मानकों का अनुपालन करते हैं, प्रमुख उपकरण ब्रांडों के साथ अनुकूलता सुनिश्चित करते हैं। भविष्य में रखरखाव की समस्याओं को कम करने के लिए गैर-{1}}मानक, ऑफ-ब्रांड मॉड्यूल से बचें।
लागत और प्रदर्शन का वजन करें
300 मीटर से कम या उसके बराबर: 10जी एसआर मल्टीमोड मॉड्यूल (कम लागत) को प्राथमिकता दें।
300 मीटर-2 किमी (हस्तक्षेप संबंधी चिंताओं के साथ): 2 किमी एलआरएल चुनें।
10 किमी के भीतर: 10 किमी एलआर चुनें।
लंबी दूरी: आवश्यकतानुसार 40 किमी ईआर या 80 किमी जेडआर चुनें।
औद्योगिक परिदृश्य: विस्तारित तापमान मॉडल चुनें।
इनडोर परिदृश्य: व्यावसायिक ग्रेड चुनें।
उचित ऑप्टिकल पावर मिलान सुनिश्चित करें
विभिन्न विशिष्टताओं के मॉड्यूल को आपस में जोड़ते समय, ऑप्टिकल पावर की पहले से जांच कर लें। यदि शक्ति बहुत अधिक है, तो यह सुनिश्चित करने के लिए एक एटेन्यूएटर जोड़ें कि प्राप्त शक्ति रिसीवर की संवेदनशीलता सीमा के भीतर है, जो दोषरहित पैकेट ट्रांसमिशन की गारंटी देता है।
V. निष्कर्ष: उपयुक्तता ही कुंजी है
के लिए चार मुख्य धारा विशिष्टताएँ10जी सिंगल-मोड ऑप्टिकल मॉड्यूल- 10 किमी, 20 किमी, 40 किमी, और 80 किमी - अधिकांश परिदृश्यों को कवर करते हैं, 2 किमी एलआरएल कम दूरी के अंतर को भरता है। चयन का मुख्य सिद्धांत परिदृश्य से मेल खाना, दूरी को संरेखित करना और लागत को संतुलित करना है। इस गलत धारणा को खारिज करना कि "लंबी दूरी बेहतर है" सही मॉड्यूल का चयन करने, नेटवर्क स्थिरता सुनिश्चित करने और लागत को नियंत्रित करने के लिए महत्वपूर्ण है।
