विवरण
54 से 2150 मेगाहर्ट्ज डीबीएस, ओटीए, सीएटीवी लाइन संचालित एम्पलीफायर 14 डीबी फॉरवर्ड गेन और पैसिव सब बैंड रिटर्न के साथ।
परिस्थिति
कॉक्स केबल के माध्यम से जुड़े कई स्थानों पर डीबीएस और सीएटीवी या ओवर द एयर सिग्नल की आवश्यकता होती है।
समाधान

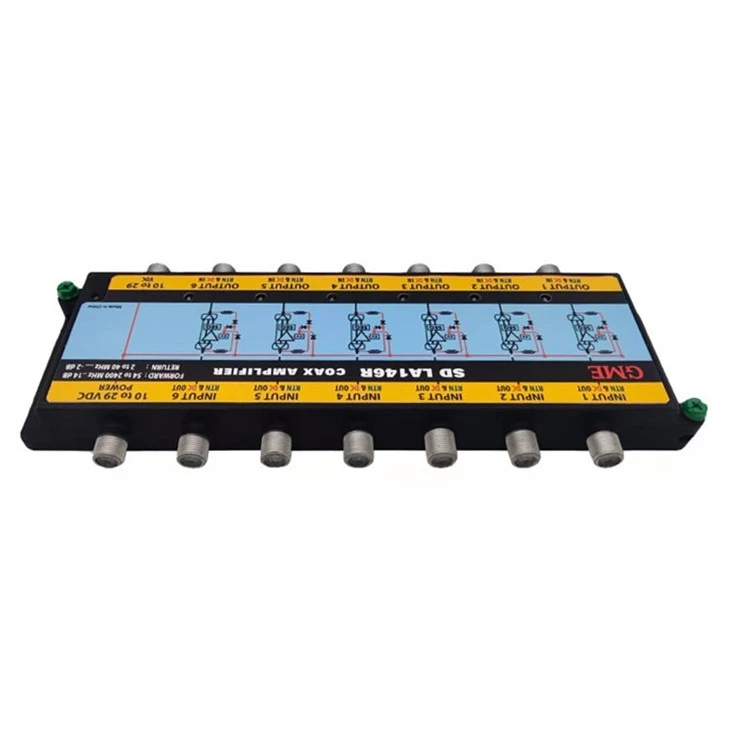

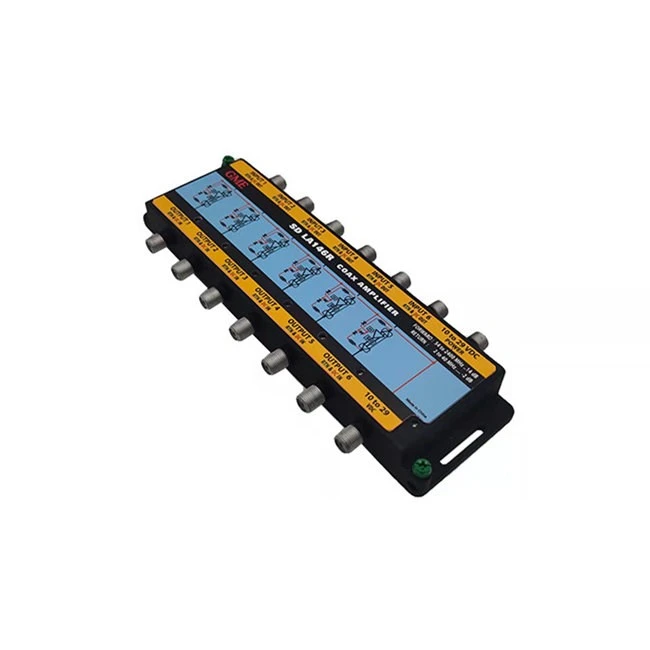

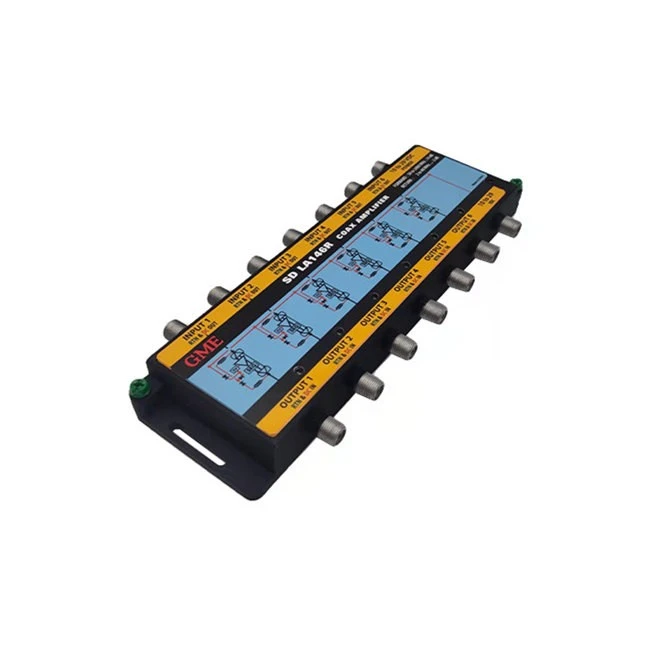

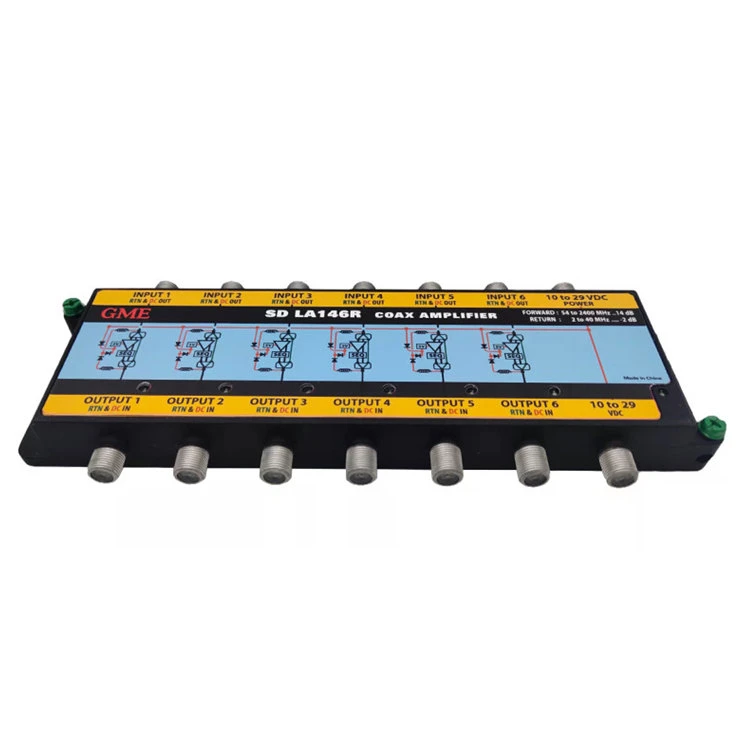

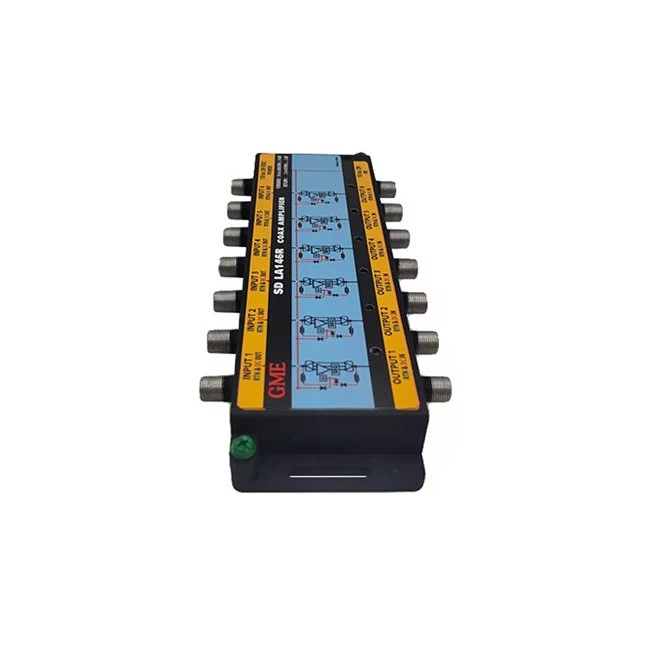

रिटर्न पाथ के साथ मॉडल LA146R 6 इनपुट कोएक्स एम्पलीफायर प्रत्येक आरएफ आउटपुट कनेक्टर से संचालित कोएक्स लाइन हो सकता है। मॉडल LA146R-T में सीधी बिजली के लिए एक बाहरी बिजली आपूर्ति शामिल है। एक ऊर्जा संरक्षण सुविधा एम्पलीफायर को 12 से 29 वोल्ट पर कुशलतापूर्वक संचालित करने की अनुमति देती है।
विनिर्देश
|
उत्पत्ति का स्थान: गुआंग्डोंग, चीन |
|||||
|
मॉडल संख्या: GDAMP-038 (LA146R) |
|||||
|
वस्तु |
मिन |
प्रकार |
अधिकतम |
इकाई |
स्थिति |
|
इनपुट की संख्या |
|
6 |
|
|
सैट 1 से सैट 6 तक |
|
आउटपुट की संख्या |
|
6 |
|
|
आउट 1 से आउट 6 तक |
|
इनपुट फ़्रीक्वेंसी रेंज |
250 |
|
2150 |
मेगाहर्टज |
|
|
2150 पर बढ़त |
13 |
|
15 |
डीबी |
|
|
ढलान 250 से 2150 मेगाहर्ट्ज |
3 |
4 |
5 |
डीबी |
|
|
नाममात्र प्रतिबाधा |
|
75 |
|
Ω |
|
|
वापसी हानि (इनपुट और आउटपुट) |
|
|
-10 |
डीबी |
250 - 2150 मेगाहर्ट्ज |
|
एकांत |
30 |
|
|
डीबी |
किसी भी इनपुट पर लागू सिग्नल और संदर्भ के रूप में आउटपुट के साथ; अन्य सभी आउटपुट पर मापा गया अलगाव इससे अधिक होगा |
|
शक्ति |
|
|
|
|
|
|
बिजली की आपूर्ति |
|
|
|
|
दो 20 वोल्ट 1 ए आपूर्ति |
|
आउटपुट कनेक्टर्स पर वोल्टेज लागू किया गया |
10 |
|
28 |
ग्राम रक्षा समिति |
प्रत्येक एम्पलीफायर आउटपुट कनेक्टर पर वोल्टेज लागू होने पर प्रत्येक व्यक्तिगत एम्पलीफायर विनिर्देश के अनुसार काम करेगा |
|
इनपुट कनेक्टर्स में वोल्टेज |
10 |
|
28 |
ग्राम रक्षा समिति |
जब इनपुट कनेक्टर पर वोल्टेज लागू किया जाता है तो प्रत्येक व्यक्तिगत एम्पलीफायर विनिर्देश के अनुसार काम करेगा। वोल्टेज दिखाई नहीं देगा |
|
डीसी एलएनबी पोर्ट पर 20 वोल्ट लगाया गया |
|
20 |
|
|
यह वोल्टेज सभी छह एम्पलीफायरों को बिजली देगा और 20 वोल्ट प्रत्येक एम्पलीफायर के इनपुट कनेक्टर पर मौजूद होंगे। कोई वोल्टेज नहीं |
|
डीसी एएमपी पोर्ट पर 20 वोल्ट लगाए गए |
|
|
|
|
यह वोल्टेज सभी छह एम्पलीफायरों को शक्ति प्रदान करेगा। एम्पलीफायरों के इनपुट या आउटपुट पर कोई वोल्टेज मौजूद नहीं होगा |
|
डीसी एलएनबी पोर्ट पर 20 वोल्ट लगाया गया |
|
20 |
|
ग्राम रक्षा समिति |
DCLNB पोर्ट पर लगाए गए 20 वोल्ट DC पोर्ट से होकर गुजरेंगे |
|
डीसी एएमपी पोर्ट से डीसी पोर्ट करंट |
1.5 |
|
|
A |
|
|
पीक एप्लाइड वोल्टेज |
|
|
28 |
ग्राम रक्षा समिति |
किसी भी या सभी बंदरगाहों पर 24 घंटे से कम या उसके बराबर तक लागू रहने पर इसे जीवित रहना चाहिए। |
|
डीसी करंट पास रेंज |
0 |
|
1.5 |
A |
|
|
डीसी प्रतिरोध |
|
|
0.2 |
ओम |
केबल पर लागू नहीं होता |
|
डीसी वोल्टेज ड्रॉप |
|
|
0.4 |
ग्राम रक्षा समिति |
केबल पर लागू नहीं होता |
|
diseqc |
|
|
|
|
|
|
DiSEqC फ़्रिक्वेंसी रेंज |
17.6 |
22 |
26.4 |
kHz |
बिना किसी गिरावट या विकृति के उत्तीर्ण होना चाहिए। |
|
Eutelsat DiSEqC 2.0 स्पेक का संदर्भ लें। |
|||||
|
DiSEqC डिवाइस प्रतिबाधा |
1000 |
|
|
Ω |
उपकरण जमीन के संबंध में जो प्रतिबाधा प्रस्तुत करता है। DiSEqC फ़्रीक्वेंसी रेंज के पार |
|
प्रतिबाधा के माध्यम से DiSEqC |
|
|
1 |
Ω |
पास-थ्रू पथ में डिवाइस की प्रतिबाधा। DiSEqC फ़्रीक्वेंसी रेंज के पार। |
|
13/18 स्विचिंग के लिए ईटीसी नियंत्रण शब्द |
|
|
|
|
बिना किसी गिरावट या विकृति के उत्तीर्ण होना चाहिए। उनकी उपस्थिति से आरएफ प्रदर्शन प्रभावित नहीं होना चाहिए। |
|
इकोस्टार 13/18 स्विच बॉक्स फ़ंक्शन विशिष्टता का संदर्भ लें। |
|||||
